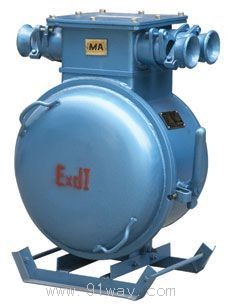

KBD系列礦用隔爆型饋電開關產品詳細說明：

適用范圍與用途

KBD系列礦用隔爆型饋電開關適用于具有爆炸性氣體混合物(甲烷)和煤塵的煤礦井下或工礦企業中，在交流50Hz，電壓為380V或660V的電力系統中，作為供電線路的總開關、分支開關，也可作大容量電動機不頻繁起動用。當線路出現短路、過載故障時，饋電開關能自動切斷電路；同時可與漏電繼電器配合對系統中的漏電故障實現保護。
　　饋電開關按GB3836.1-2000《爆炸性氣體環境用電氣設備 第1部分：通用要求》、GB3836.2-2000《爆炸性氣體環境用電氣設備 第2部分：隔爆型“d”》和JB3956-1985《礦用隔爆型饋電開關》等標準設計、制造。

KBD系列礦用隔爆型饋電開關型號含義

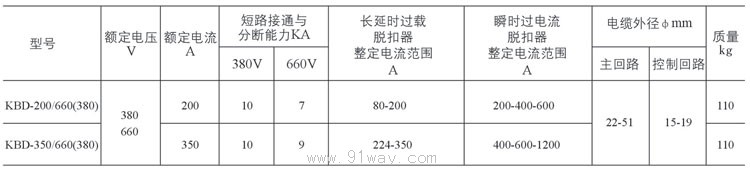

KBD系列礦用隔爆型饋電開關技術參數



結構概述

1、饋電開關由GXW1-200/400型主機斷路器和具有蓋子的隔爆外殼組成。
2、饋電開關的隔爆外殼采用Q235-A鋼板焊接，圓筒形，具有凸出的底和蓋，殼蓋與殼身采用轉蓋止口結構，外殼的右邊有斷路器的操作手柄，用以分斷和閉合斷路器，蓋與操作手柄之間設有可靠的機械連鎖裝置，該裝置保證當斷路器閉合時不能打開蓋；蓋子打開后，以正常方式不能操作手柄使斷路器閉合。外殼上部有一接線箱作為引進和引出電纜用，引入裝置以壓緊螺母或壓緊法蘭盤使橡膠密封圈壓緊電纜以達到隔爆要求。
