適用范圍與用途

BGP2系列礦用隔爆型高壓真空配電裝置，適用于煤礦井下和其它周圍介質中含有爆炸性氣體(甲烷混合物)的環境中，對額定頻率50Hz、額定電壓至10kV、額定電流至400A的三相交流中性點不直接接地的供電系統的過載、短路、接地(漏電)、絕緣監視、過壓、欠壓等故障進行保護，并可作為直接起動高壓電動機用。配電裝置可單臺使用，也可聯臺使用。本配電裝置選用技術先進的智能化多功能綜合保護器，保護精度高，反應速度快，配合中文菜單式人機交互界面，操作直觀簡便。
　配電裝置按GB3836.1-2000《爆炸性氣體環境用電氣設備 第1部分：通用要求》、GB3836.2-2000《爆炸性氣體環境用電氣設備 第2部分：隔爆型“d”》和JB8739-1998《礦用隔爆型高壓配電裝置》等有關標準設計、制造。

型號含義

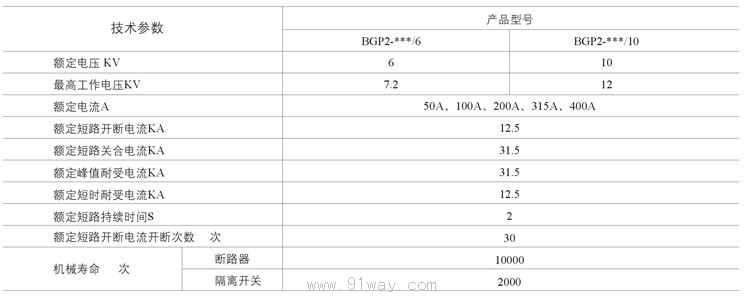

BGP2系列礦用隔爆型高壓真空配電裝置技術參數

結構概述
1、配電裝置由隔爆外殼與殼內的機芯組成。
2、隔爆外殼呈方形，采用Q235-A鋼板焊接。整體結構采用主腔與接線腔分體以螺栓連接。主腔殼與門采用壓板扣緊方式，二者之間設有機械聯鎖，保證只有在斷路器處于分斷狀態、隔離開關處于分閘位置時才可打開前門；當前門打開后，隔離開關不能進行合閘操作。一次接線采用兩個電源進線端，左右均可進線，可通入外徑為φ51~φ80的電纜。負載側出線腔位于主腔后部，帶一個主回路出線口，一個控制電路出線口。
3、主腔內主要裝有高壓真空斷路器(帶隔離開關)、母線式穿心電流互感器等。內部主回路采用硬母線聯接。前門上主要裝有智能保護器、菜單控制按鈕、液晶顯示屏、分合閘按鈕等。
