BPFMJ系列自愈式低電壓礦熱爐專用電容器產品詳細說明：

一、概述
BPFMJ系列自愈式低電壓礦熱爐專用電容器采用國際最先進的銀一鋅一鋁復合邊緣加厚金屬化臘作為材料。引進國際先進設備、技術、嚴格按照國際IEC60831.1：1996標準生產，主要用于礦熱爐二次低壓無功補償，提高功率因數減少冶煉系統無功功率，降低電耗，提高電極端部的冶煉電壓，補償短網的電壓降等；為高能耗企業的節能降耗提供了新途徑，是國家大力推薦使用的節最佳產品。

二、型號說明

三、主要技術參數
1.使用條件:戶內-25℃～+55℃,濕度≤85%RH,海拔≤2000米
2.額定電壓:120VAC、150VAC、180VAC、200VAC、230VAC
3.額定容量:1～30Kvar
4.電容允差:0～5%
5.耐壓性能:極間2.15Un10s,極殼3000VAC 10s
6.絕緣性能:極殼500VCD 1分鐘大于1000MO
7.損耗角正切值:tg￡≤0.1%(工頻額定電壓,溫度20℃)
8.最高允許電壓:1.1Un
9.最高允許電流:1.43In
10.自放電特性:切除電網3分鐘后,電容器端子間電壓降到75V以下
11.符合標準:GB/T12747.1-2004 IEC60831.1:11996Ⅲ.Main technical indexes
四、主要特點
1.由于采用銀鋅復合邊緣加厚金屬化膜作為介質,體積小、重量輕、
性能穩定，
2.損耗低,實際值低于0.1%,所以電容器自身的能耗低,發熱小,溫升
低,工作壽命長、節能效果佳。
3.優良的自愈性能:過電壓所造成介質局部擊穿能迅速自愈,恢復正
常工作.使可靠性大為提高.
4.安全性:內裝自放電電阻和保險裝置,使用安全可靠。
5.不漏油:由于采用特種材料作為浸漬劑,常溫呈固態,熔點高于75℃
,在使用中不漏油,避免環境污染。Ⅳ. Main characteristics

五、BPFMJ系列自愈式低電壓礦熱爐專用電容器主要技術指標 MAIN TECHNIQUEINDESSIGN

型號及規格 Model & Spec.	額定電壓 Rated voltage （Kv）	額定容量 Rated capacity （Kvar）	額定頻率 Rated frequency （HZ）	額定電容 Rated capacitance （uF）	額定電流 Rated current （A）	外形尺寸 Outline size （mm）L*B*H	圖號 Drawing No.
BPEMJ0.12-6-1	0.12	6	50	1327	50	215*98*250	A
BPFMJ0.12-8-1	0.12	8	50	1769	66.6	215*98*250	A
BPFMJ0.12-10-1	0.12	10	50	2211	83.3	310*125*210	B
BPFMJ0.12-12-1	0.12	12	50	2654	100	310*125*260	B
BPFMJ0.15-10-1	0.15	10	50	1415	66.6	215*98*270	A
BPEMJ0.15-12-1	0.15	12	50	1698	80	215*98*310	A
BPFMJ0.15-15-1	0.15	15	50	2123	100	310*125*210	B
BPFMJ0.15-16-1	0.18	16	50	2264	106.6	310*125*230	B
BPFMJ0.18-10-1	0.18	10	50	983	55.5	215*98*200	A
BPFM10.18-12-1	0.18	12	50	1179	66.6	215*98*250	A
BPFMJ0.18-15-1	0.18	15	50	1474	83.3	215*98*310	A
BPFMJ0.18-16-1	0.18	16	50	1572	88.8	215*98*310	A
BPFMJ0.18-20-1	0.18	20	50	1965	111.1	310*125*210	B
BPFMJ0.2-16-1	0.2	16	50	1273	80	215*98*250	A
BPFMJ0.2-20-1	0.2	20	50	1592	100	215*98*310	A
BPFMJ0.2-25-1	0.2	25	50	1990	125	310*125*210	B
BPFMJ0.23-20-1	0.23	20	50	1204	86.9	215*98*250	A
BPFMJ0.23-25-1	0.23	25	50	1505	108-7	215*98*310	A
BPFMJ0.23-30-1	0.23	30	50	1806	130.4	310*125*210	B

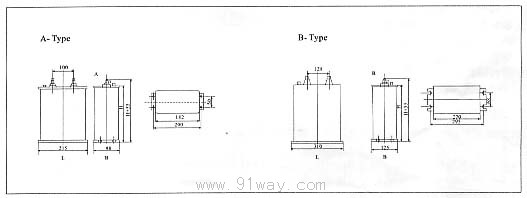

注：本表格所例的高度不包含接線端子的高度，A、B圖型電容器接線端子高度均為55mm

BPFMJ系列自愈式低電壓礦熱爐專用電容器
