MKPS系列自愈式低壓并聯電容器產品詳細說明：

MKPS系列自愈式低壓并聯電容器

產品描述：

1． 螺栓出線方式，保證了接線的可靠穩定，滿足大容量、大電流的要求；
2． 安全可靠的美式過壓力防爆結構，內置式放電電阻，使得產品更安全，更可靠；
3． 長壽命、多元件設計，增加散熱面積，使電容器的溫升更低，延長電容器的使用壽命，平均壽命達到100,000小時；
4． 電容器元件用金屬化薄膜采用特別的方阻設計，既有很高的自愈性能，又滿足了高可靠性的接觸和高耐壓的要求；
5． 安全有效的防護措施，免除對人體的傷害；
6． 方便可靠的安裝方式，提高了工作效率；
7． 優質圓柱形鋁外殼，美觀漂亮，更小的體積，使得單柜的容量更大。工業產品的設計家電化，提升成品形象，為客戶創造最大價值。
8． 產品符合IEC831-1，IEC831-2國際標準和GB/T12747-2004國家標準的要求。

MKPS系列自愈式低壓并聯電容器特性說明（規格、性能、質地、適用包裝等）
符合IEC831-1，IEC831-2，GB/T12747-2004

額定電壓	1000V以下，50/60Hz工頻交流電壓
額定容量	1千乏～30千乏
過電壓	Un+10%（8小時/24小時）/ Un+30%（連續1分鐘）
過電流	1.3×In
浪涌電流	200倍額定電流
損耗（介質）	<0.2W/kVar
容差	-5 / +10%
極間耐壓	2.15Un，AC，10S
極殼耐壓	3000V，AC，10S
設計壽命	100,000小時
環境溫度	-25/ D (最高+55℃)
冷卻	自然冷卻（或強制風冷）
最高允許濕度	95%
海拔高度	小于海拔3000m
安裝方式	垂直安裝
安裝和接地	外殼底部的M12螺栓
安全性	干式技術，過壓力保護裝置，自愈合技術，過電流保護器
放電器件	內置放電電阻
外殼	優質鋁外殼
防污等級	IP20，戶內安裝
介質材料	優質聚丙烯薄膜
填充材料	NON-PCB
端子	M6/M8銅螺栓，最大可連接25mm2電纜，帶防觸電保護罩

產品規格表
MKPS 400V ，ac ，50Hz系列，三相自愈式并聯電容器，額定電壓400V，三角形接線

型號規格	額定容量 (kVar)	額定電容量 (μF)	額定電流 (A)	尺寸外徑(D)*高度(H)	安裝尺寸
MKPS0.4-3-3	3	3×20	3×4.3	90×180	M12×16
MKPS0.4-5-3	5	3×33	3×7.2	90×180
MKPS0.4-6-3	6	3×40	3×8.6	90×180
MKPS0.4-7.5-3	7.5	3×50	3×10.8	90×240
MKPS0.4-10-3	10	3×66	3×14.4	90×240
MKPS0.4-12.5-3	12.5	3×83	3×18	90×240
MKPS0.4-15-3	15	3×100	3×21.7	90×240
MKPS0.4-20-3	20	3×133	3×29	120×240	M16×25
MKPS0.4-22.5-3	22.5	3×149	3×32.5	120×240
MKPS0.4-25-3	25	3×166	3×36	120×240
MKPS0.4-30-3	30	3×199	3×43.3	120×290

MKPS 440V ，ac ，50Hz系列，三相自愈式并聯電容器，額定電壓440V，三角形接線

型號規格	額定容量(kVar)	額定電容量 (μF)	額定電流 (A)	尺寸外徑(D)*高度(H)	安裝尺寸
MKPS0.44-3-3	3	3×16	3×3.9	90×180	M12×16
MKPS0.44-5-3	5	3×27	3×6.6	90×180
MKPS0.44-6-3	6	3×33	3×7.8	90×180
MKPS0.44-7.5-3	7.5	3×41	3×9.8	90×240
MKPS0.44-10-3	10	3×54.8	3×13	90×240
MKPS0.44-12.5-3	12.5	3×69	3×16.4	90×240
MKPS0.44-15-3	15	3×82	3×19.7	90×240
MKPS0.44-20-3	20	3×110	3×26.2	120×240	M16×25
MKPS0.44-22.5-3	22.5	3×123	3×30	120×240
MKPS0.44-25-3	25	3×137	3×33	120×290
MKPS0.44-30-3	30	3×164	3×39.4	120×290

MKPS 525V，ac ，50Hz系列，三相自愈式并聯電容器，額定電壓525V，三角形接線

型號規格	額定容量(kVar)	額定電容量 (μF)	額定電流 (A)	尺寸外徑(D)*高度(H)	安裝尺寸
MKPS0.525-3-3	3	3×11	3×3.3	90×180	M12×16
MKPS0.525-5-3	5	3×19	3×5.5	90×180
MKPS0.525-6-3	6	3×23	3×6.6	90×180
MKPS0.525-7.5-3	7.5	3×28.8	3×8.2	90×240
MKPS0.525-10-3	10	3×38.5	3×11	90×240
MKPS0.525-12.5-3	12.5	3×48.1	3×13.7	90×240
MKPS0.525-15-3	15	3×57.7	3×16.5	90×240
MKPS0.525-20-3	20	3×77	3×22	120×240	M16×25
MKPS0.525-22.5-3	22.5	3×86.6	3×24.7	120×240
MKPS0.525-25-3	25	3×96.2	3×27.5	120×240
MKPS0.525-30-3	30	3×115.5	3×33	120×290

MKPS 690V ，ac ，50Hz系列，三相自愈式并聯電容器，額定電壓690V，星形接線

型號規格	額定容量(kVar)	額定電容量 (μF)	額定電流 (A)	尺寸外徑(D)*高度(H)
MKPS0.69-3-3	3	20	3×2.5	90×180	M12×16
MKPS0.69-5-3	5	33	3×4	90×180
MKPS0.69-6-3	6	40	3×5	90×180
MKPS0.69-7.5-3	7.5	50	3×6.2	90×240
MKPS0.69-10-3	10	66	3×8.3	90×240
MKPS0.69-12.5-3	12.5	84	3×10.5	90×240
MKPS0.69-15-3	15	100	3×12.6	90×240
MKPS0.69-20-3	20	134	3×16.7	Φ120×240	M16×25
MKPS0.69-22.5-3	22.5	150	3×18.8	120×240
MKPS0.69-25-3	25	167	3×21	120×240
MKPS0.69-30-3	30	199	3×25.1	120×290

MKPS 230V，ac ，50Hz系列，單相自愈式并聯電容器，額定電壓250V

型號規格	技術參數				尺寸
	額定容量(kVar)	額定電流 (A)	額定電容量 (μF)	接線端子	外殼尺寸	安裝
MKPS0.25-1-1	1	4.0	50	M6	Φ70×120	底部M12×16安裝螺栓
MKPS 0.25-2-1	2	8.0	100	M6	Φ70×120
MKPS 0.25-3-1	3	12.0	150	M6	Φ70×120
MKPS 0.25-4-1	4	16.0	200	M6	Φ70×160
MKPS 0.25-5-1	5	20.0	250	M6	Φ70×200
MKPS 0.25-6-1	6	24.0	300	M6	Φ70×200
MKPS 0.25-6.7-1	6.7	26.4	330	M6	Φ70×200
MKPS 0.25-8-1	8	32.0	400	M6	Φ75×240
MKPS 0.25-10-1	10	40.0	500	M8	Φ120×180	底部M16×25安裝螺栓
MKPS 0.25-12-1	12	48.0	600	M8	Φ120×240
MKPS 0.25-15-1	15	60.0	750	M8	Φ120×240
MKPS 0.25-20-1	20	80.0	1000	M8	Φ120×240

產品通過國家電力電容器質量監督檢驗中心型式試驗

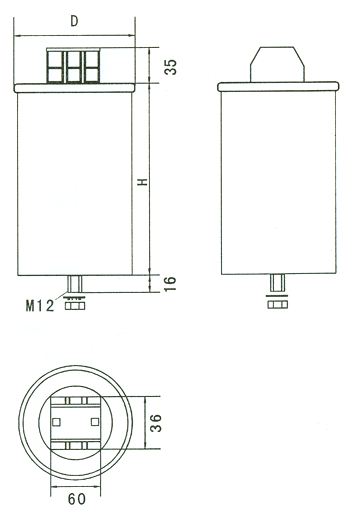

安裝示意圖

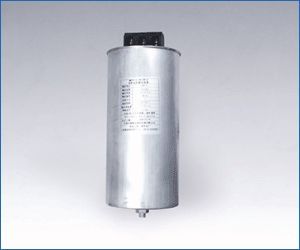

MkPS系列自愈式低壓并聯電容器
