一、MQ8系列交流牽引電磁鐵型號及其含義：

　　
　
二、產品簡介：
MQ8系列交流牽引電磁鐵采用優質原材料真空澆注線圈，以最先進的工藝進行生產。產品是體積小、重量輕、外形美觀、性能優越、無噪聲、溫升低、低耗能、線圈密封防水、安全可靠等優點。是同類產品的更新?lián)Q代產品，填補了國內空白，產品深受國內外用戶歡迎。
該電磁鐵與現有技術相比，具有以下優點：
（1）由于線圈密封澆注，大大提高了產品的防水性能，因而提高了整體安全可靠性。
（2）安裝板上開有垂直安裝孔和水平安裝孔，可以垂直安裝，也可以水平安裝，大大擴大適用范圍。
（3）由于線圈密封澆注，且采用優質的硅鋼片制作磁軛和銜鐵，具有外形美觀，體積小，重量輕，吸合釋放快，耗電省的優點。
三、適用范圍：
本標準適用于交流牽引電磁鐵（以下簡稱電磁鐵），該電磁鐵，用于交流50赫茲、60赫茲，額定電壓至380V的電路中，作為機械設備、及自動化系統，各種操作機構的遠距離控制之用。

四、結構特征：
電磁鐵系交流單相，拉竿式無罩結構，拉動式和推動式并用，線圈斷后無復位裝置。
電磁鐵是由磁軛和銜鐵兩部分組成，在使用時，將磁軛孔安裝在固定支架上面，將銜鐵活動的連接于牽引桿上。當吸引線圈通電時銜鐵被吸合，經過連桿帶動其所控制的機構。

MQ8系列交流牽引電磁鐵的主要技術參數

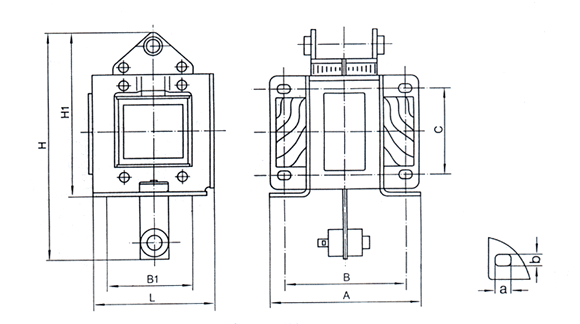

電磁鐵的外形及安裝尺寸見圖表（見圖表）的規定

MQ8系列交流牽引電磁鐵
