PSL□-12/4防雷支柱絕緣子產品詳細說明：

1 產品適用范圍
PSL□-12/4防雷支柱絕緣子（以下簡稱絕緣子）適用于額定電壓為12kV、三相交流50Hz的戶外高壓交流架空線路。該產品可防止10kV配電網架空絕緣導線雷擊斷線。

2 PSL□-12/4防雷支柱絕緣子型號及其代表的意義

P S L □ - 12/4
││││ │
││││ │
││││ └ 額定抗彎負荷
│││└──── 額定電壓
││└───── 設計序號
│└────── 防雷型
└─────── 線路支柱式瓷絕緣子

3 使用環境條件
a） 海拔不超過1000m；
b） 周圍空氣溫度：最高+40℃，最低-40℃；
c） 風壓力不超過700Pa；
d） 無嚴重污、化學腐蝕、易燃、易爆及經常性劇烈振動的場所。
4 技術要求
4.1 絕緣子的基本參數見表1

表1

產品型號	額定電壓（kV）	額定抗彎負荷（kN）	雷電沖擊臨界閃絡電壓（kV）
PSL□—12/4	12	4	140

4.2絕緣子的耐受電壓特性
絕緣子應能承受表2規定的耐受電壓試驗而不閃絡、不擊穿。
表2kV

1min工頻耐受電壓（有效值）		正負極性各15次雷電沖擊耐受電壓（峰值）
干試	濕試	75
42	30

4.3絕緣子應能承受表3規定的耐受電流
表3

耐受電流(kA)	耐受時間	耐受次數
1	0.5	5
16	0.3	3
20	0.2	2

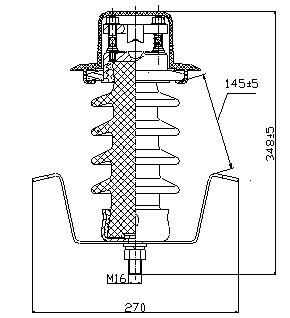

5產品外形見圖1

圖1

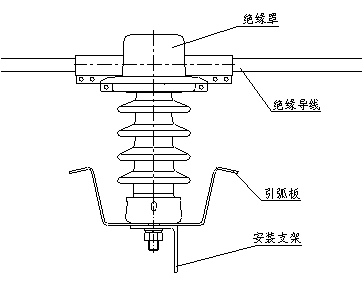

6．安裝方式見圖2

圖2

6.1開箱后，仔細檢查絕緣子在運輸、保管過程中有無損傷。
6.2將絕緣罩中的放電環取出，套在絕緣子上帽上，絕緣子及引弧板牢固地固定在安裝支架上，并保證引弧板與架空絕緣電纜保持平行。
6.3將放電間隙按要求調整到145±5mm。
6.4架空絕緣電纜的處理

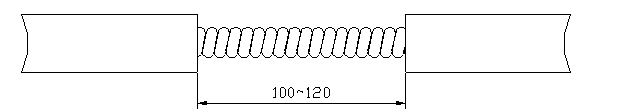

6.4.1在固定架空絕緣電纜處，用刀將電纜絕緣層剝?nèi)?00～120mm，見圖3。
圖3

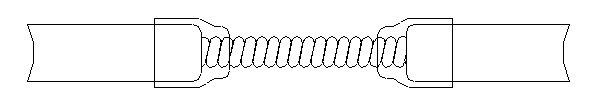

6.4.2在絕緣層與裸導線的結合處，用防水絕緣帶扎緊，見圖4。
圖4

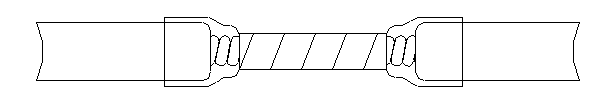

6.4.3在裸導線處用厚1mm寬10mm的鋁帶包1～2層（截面積小于等于70mm2的導線包2層，截面積小于等于120mm2包1層），見圖5。
圖5

6.5將處理好的電纜放在絕緣子上法蘭的凹槽內，水平旋轉壓板至安裝位置，并用螺母將電纜固定在絕緣子上。
6.6用專用絕緣罩套在電纜與絕緣子固定處，扣上鈕扣，并用防水絕緣膠帶將專用絕緣罩安裝腳與電纜包扎固定。
