FKW□-12/630型戶外柱上負荷隔離開關產品詳細說明：

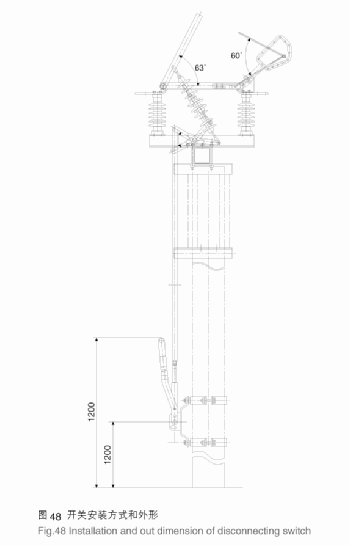

FKW□-12/630戶外柱上負荷隔離開關（以下稱開關）適用于額定電壓為1OkV，交流50Hz的系統，作為開斷和閉合負荷電流用，也可以作為切斷與閉合IOkV電壓的空載變壓器空載電氣線路之用，本開關可配人力或電動操作機構，是當今10kV 線路終端保護先進可靠的戶外開關設備。可安裝在桿頂或桿中：
　
FKW□-12/630型戶外柱上負荷隔離開關型號及含義

F K W □-12/630
││││ │ └─額定電流A
││││ └── 額定電壓kV
│││└────設計序號器
││└─────戶外型
│└──────空氣型
└───────帶負荷切斷

產品正常使用條件
海拔不超過1000m
周圍環境溫度不超過＋40℃，不低于-40℃
風壓不超過700Pa （相當于風速34m/s ) ;
覆冰厚度不超過10mm ·
污穢等級不超過GB5582 中的Ⅳ級

型號	FKW□-12/630
額定電壓kV	12
額定電流A	630
額定短時耐受電流s/kA（熱穩定）	4/20
額定峰值耐受電流kA（動穩定）	50
額定短路關合電流31.5kA（峰值）	6次
額定短路關合電流50kA（峰值）	2次
1min工頻耐受電壓kV（有效值）濕/干	34/42
額定雷電沖擊耐受電壓kV（對地/斷口）	75/85
額定電纜充電開斷電流A	10
額度空載變壓器開斷容量kVA	1250
機械壽命（次）	2000

　
產品特點
FKW□-12/630負荷開關主要由滅弧室，隔離閘刀，支柱絕緣子和手動機構組成。滅弧室為產氣式滅弧原理。它使用了彈簧儲能裝置．隔離刀閘的動靜觸頭載流部分均為硬銅制造。手動機構通過連桿對負荷開關進行分合操作，操作速度快慢對負荷切斷和合閘速度無關。由撥指推動滅弧室上的彈簧助能桿．給滅弧室分閘進行儲能、動觸頭打開到一定位置撥指與彈簧助能桿分開，彈簧復位，滅弧室快速開斷電流。
操作機構由手動進行操作．通過連桿帶動拐臂對開關進行操作也可以用電動機構進行操作由電動操作機構帶動連桿驅動開關的分、合閘，電動機構采用交、直流電源．由用戶在訂貨時選定。

FKW□-12/630型戶外柱上負荷隔離開關
