1、概述
JT3系列直流電磁繼電器用于電力拖動線路中作為時間(儀在產品斷電時延時)電壓，欠電流及中間繼電器之用。

2.結構特征
JT3系列繼電器分為下列幾種：

按繼電器用途分
O JT3-XX電壓(中間)繼電器；
O JT3-XX／1、JT3-XX／3、JT3-XX／5時間繼電器；
O JT3-XXL欠電流繼電器。
注：繼電器型號的二個“XX’’第一個表示常開觸頭數量，第二個表示常閉觸點數量。

3.主要技術參數
JT3延時繼電器的延時范圍見表1。
按吸引線圈的額定電壓及電流分：
O 電壓繼電器及時間繼電器的線圈有直流電壓12、24、48、110、220及440V六種。
O 欠電流繼電器的線圈有直流電流：1．5、2．5、5、10、25、50、110、150、300及600A十種。
按觸頭的各類及數量分：
O 常開與常閉二種。
O 二個、三個及四個觸頭三種。
按接線方式分：板前與板后接線兩種。
JT3-XX吸上電壓額定電壓的30~50％或者釋放電壓為額定電壓的7~20％。返回系數不作規定。具有四只觸頭的繼電器其吸上電壓為額定電壓35—50％。
JT3 XX／l吸上電壓不大于額定電壓的75％。
JT3-XX／3吸上電壓不大于額定電壓的75％。
JT3-XX／5吸及電壓不大于額定電壓的75％。
JT3-XXL吸合電流為額定電流的30~65％。
或者釋放電流為額定電流的10~20％返回系數不作規定。
繼電器的動作準確度為±10％繼電器的充電時間約為0．8秒鐘，為了得到穩定的延時，通電時間必須大于0．8秒鐘，繼電器的固有動作時間約為0．2秒鐘，繼電器線圈損耗功率在工作狀態下約為16瓦。

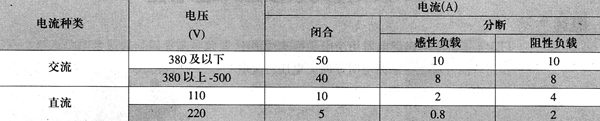

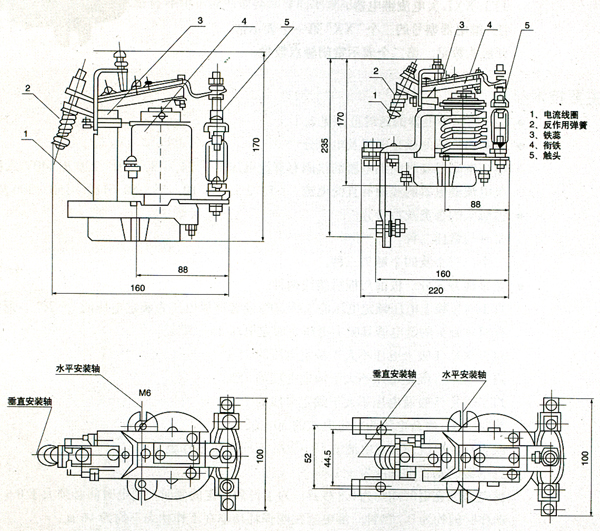

4.外型及安裝尺寸
　
JT3系列直流電磁繼電器
