項目名稱

可測量范圍

測量精確度

說明

電壓/電流/頻率

三相電壓：10~700V(真有效值)
零線電壓：1～70V(真有效值)
三相電流：0~1000A(真有效值，選配1000A電流傳感器)
零線電流：0~25A(真有效值，選配25A電流傳感器)
頻率：      40~70Hz

電壓：±0.5%

電流：±0.5%

頻率：±0.01Hz

此處以A相電壓頻率作為測量頻率

諧波測量

電壓諧波：總諧波、1~50次諧波
電流諧波：總諧波、1~50次諧波

電壓諧波： ±0.1(%f)
電流諧波：±1%

功率測量

有功：0.05~700KW
視在：0.05~700KVA
無功：0.05~700KVAR
功率因數：0.00~1.00
有功電能：0.01~10000kWh
視在電能0.01~10000kVAh
無功電0.01~10000kVARh
平均功率因數：0.00~1.00

有功：±2%
視在：±2%
無功：±2%
功率因數：讀數±0.005
有功電能：±2%
視在電能：±2%
無功電能：±2%
平均功率因數：讀數±0.005

三相不平衡

基波電壓：10~700V(真有效值)
基波電流：0.5~1000A(真有效值)
基波頻率：40~70Hz
相角：0~360?
不平衡度：0.0%~100%

電壓：0.5%
電流：0.5%
頻率：讀數±0.01Hz
相角：讀數±0.3?
電壓不平衡度：讀數±0.2
電流不平衡度：讀數±0.2

此處以A相電壓頻率作為總測量頻率

項目名稱

可測量范圍

測量數確度

說明

監測記錄

可記錄參數：三相電壓、三相電流、零線電流、電壓諧波（總諧波、1~25次諧波）、電流諧波（總諧波、1~25次諧波）、三相不平衡、有功功率、功率因數、波動、閃變

記錄時長＝（儀表可記錄zui大數據個數×保存時間間隔）/60分鐘=18635*3秒/3600秒鐘=15.5小時
保存時間間隔：3S～30Mmin記錄時長：15小時～388天

采集間隔設置3秒，可監測15.5小時，采集間隔設置30分種可監測388天(3秒～30分連續可調)

驟升驟降

電壓驟升、電壓驟降以及暫時斷電

zui多可記錄40個事件

波 動

電壓波動量：0.1%~10.0%

測量誤差：±5％

閃 變

短時閃變
長時閃變

短時間閃變測量誤差:±5％
長時間閃變測量誤差：±5％

數字示波器

三相電壓、三相電流、零線電壓和零線電流瞬時波形

zui大采樣頻率：200KHz
zui小采樣頻率：100Hz

型 號

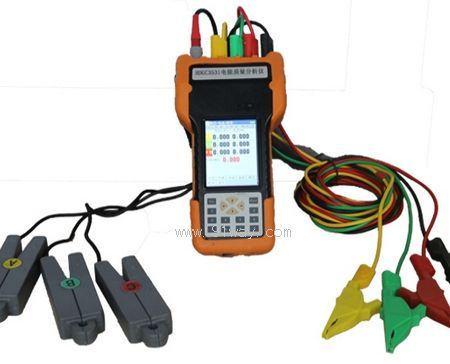

HDGC3531

顯示屏

觸摸屏，彩色圖形LCD

通訊接口

USB

重 量

1.0KG

內 存

64M bit
