DM504反轉速檢測監測保護表產品詳細說明：

DM504轉速保護表在精確檢測轉子轉速的同時，也可及早發現轉子反轉現象；該儀表精確可靠，操作方便，可廣泛應用于泵、水輪機、壓縮機等多種設備。

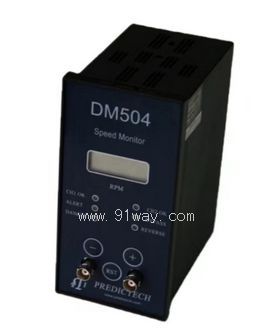

DM504轉速保護表
特點
6位LCD轉速顯示
4-20mA電流輸出
反轉監測
緩沖輸出
LED顯示系統運行狀態OK（正常）、ALERT（報警）、DANGER（聯鎖）、REVERSE（反轉）
ALERT（報警）、DANGER（聯鎖）、REVERSE（反轉）繼電器輸出
現場報警復位（RESET）和遙控報警復位端

技術指標
電氣指標
外部電源：
　　220/110V(AC)、小于10W

DM504反轉速檢測監測保護表

傳感器：
　　非接觸式渦流傳感器、磁電式傳感器、光電傳感器等
　　傳感器電源電壓：-24Vdc
　　輸入阻抗：> 100KΩ
　　嵌位電壓：>2V
　　小脈沖寬度：0.04ms
　　轉速范圍：0--999999RPM
　　響應時間：80 RPM以上（60齒），小于30ms
　　精度：±1 RPM
　　顯示誤差：±1 RPM
　　測量誤差：±1 RPM
總監測值輸出4-20mA：
　　正比于監測表的滿量程；
大負載阻抗：0～＋24Vdc范圍的跨接載荷，載荷阻抗為0～750Ω
緩沖輸出：
　　原始信號的輸出
　　輸出阻抗：100Ω
報警點設置：
　　對于通道，有速度報警和聯鎖報警設置點，報警點可以在0到100％的滿量程內進行調節
繼電器模塊
　　密封：環氧樹脂
　　節點類型：?jiǎn)蔚峨p擲，SPDT
　　容量：3 A/220VAC或3A/24VDC，電阻性負載
輸出隔離：1000VDC
　　出廠缺省設置：繼電器報警狀態不鎖定；正常狀態非充電
發光二極管指示
　　OK：系統是否正常工作
　　報警：黃色發光二極管，指示報警狀態
　　聯鎖：紅色發光二極管，指示聯鎖狀態
　　旁路：紅色發光二極管，指示旁路狀態
　　反轉：紅色發光二極管，指示反轉狀態
報警/報警復位/報警旁路
　　通常情況下，NC與ARM接通，ALERT/DANGER/REVERSE報警發生時，NO與ARM接通
　　檢測表前面板設置報警復位鍵
　　遙控報警復位/報警旁路端子：短接“BYPASS”和“COM”將系統復位和旁路
環境指標
溫度指標：
　　運行溫度：-10oC - +60oC
　　儲存溫度：-40oC - +100oC
