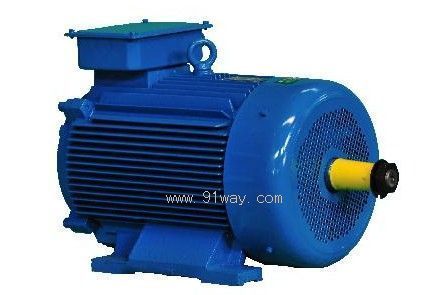

| 產品名稱: | HZ2,HZR2系列起重冶金三相異步電動機 | |||||
| 型號規格: | ![]() |
|||||
| 產品類別: | 常規產品 -- 電機產品 -- 起重電機 | |||||
| 參考價格: | 廠價直銷 | |||||
| 產品品牌: | 國產 | |||||
| 產品產地: | 上海 | |||||
| 可供數量: | 批量 | |||||
| 供貨周期: | 現貨(或電詢) | |||||
|
||||||
| 產品簡介: |
|
|||||
HZ2,HZR2系列起重冶金三相異步電動機是替代JZR2、JZ2系列的為封閉自扇冷式三相異步電動機。HZR2、HZ2系列電機與JZR2、JZ2系列電機安裝尺寸一致,電氣參數符合國家相關標準要求。HZR2為繞線型,HZ2鼠籠型,兩者均可作為各種類型的起重和冶金輔助設備的驅動之用。 電動機可安裝于室內或室外,并能在下列環境中正常運轉: 多灰塵的場所; 冷卻介質溫度不超過40℃; 海拔不超過1000米。
電動機在下述工作條件下能正常運轉: 經常的快速起動的逆轉; 經常的機械振動的沖擊; 經常的電氣的機械制動。
技術數據:
1 電動機的定額為斷續制,以10分鐘為一個周期,其負載持續率分別為25%、40%及60%,并以25%這基準(見下表)。

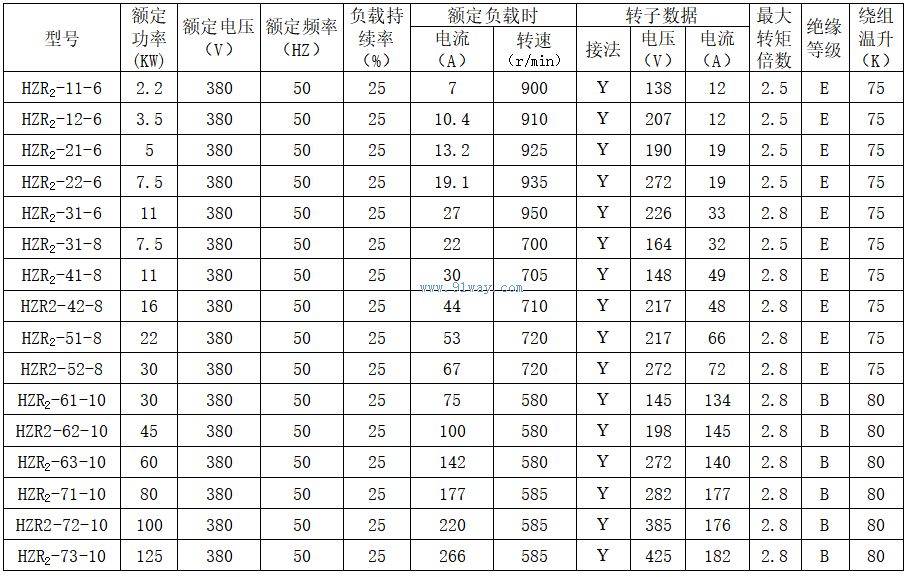

HZR2系列
注:F級絕緣產品的繞組溫升為80℃

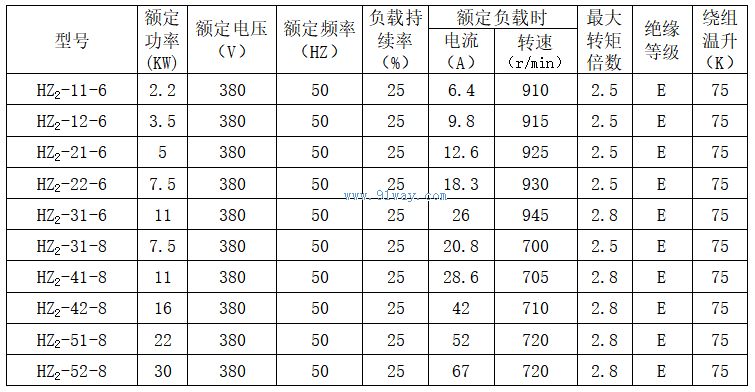

HZ2系列
注:F級絕緣產品的繞組溫升為80℃

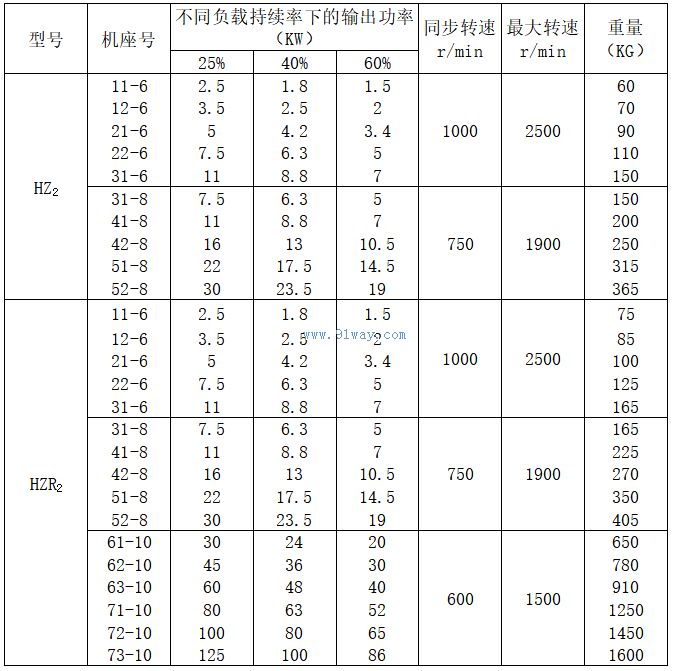

2 銘牌上標志的是負載持續率為25%時的額定功率,對其它不同負載持續率下的功率(見下表)。
安裝及外型尺寸:

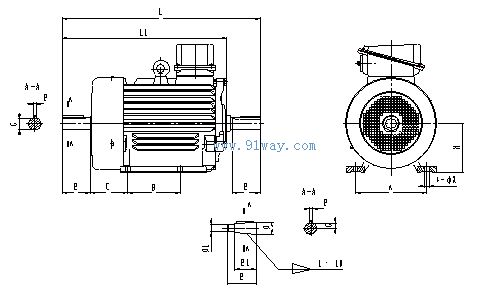

HZR2系列安裝及外型尺寸的電動機
| 機座號 | A | B | C | D | D1 | E | E1 | F | G | H | K | L1 | L |
| HZR2-11 | 220 | 150 | 133 | 35 | — | 80 | — | 10 | 30.5 | 125 | 17 | 600 | 682 |
| 12 | 220 | 205 | 133 | 35 | — | 80 | — | 10 | 30.5 | 125 | 17 | 655 | 737 |
| 21 | 245 | 190 | 143.5 | 40 | — | 110 | — | 12 | 35.5 | 140 | 22 | 687 | 799 |
| 22 | 245 | 243 | 143.5 | 40 | — | 110 | — | 12 | 35.5 | 140 | 22 | 740 | 852 |
| 31 | 280 | 260 | 155.5 | 50 | — | 110 | — | 16 | 45 | 160 | 22 | 770 | 884 |
| 41 | 330 | 220 | 183 | 65 | M42 | 140 | 105 | 18 | 24 | 180 | 26 | 840 | 988 |
| 42 | 330 | 300 | 183 | 65 | M42 | 140 | 105 | 18 | 24 | 180 | 26 | 920 | 1068 |
| 51 | 380 | 275 | 223.5 | 70 | M48 | 140 | 105 | 20 | 26 | 225 | 33 | 984 | 1124 |
| 52 | 380 | 355 | 223.5 | 70 | M48 | 140 | 105 | 20 | 26 | 225 | 33 | 1064 | 1204 |
| 61 | 520 | 345 | 256 | 90 | M60 | 170 | 130 | 24 | 35 | 280 | 39 | 1160 | 1335 |
| 62 | 520 | 445 | 256 | 90 | M60 | 170 | 130 | 24 | 35 | 280 | 39 | 1270 | 1435 |
| 63 | 520 | 540 | 256 | 90 | M60 | 170 | 130 | 24 | 42 | 280 | 39 | 1370 | 1435 |
| 71 | 640 | 440 | 323 | 110 | M80 | 210 | 165 | 32 | 42 | 355 | 46 | 1429 | 1645 |
| 72 | 640 | 510 | 323 | 110 | M80 | 210 | 165 | 32 | 42 | 355 | 46 | 1499 | 1715 |
| 73 | 640 | 590 | 323 | 110 | M80 | 210 | 165 | 32 | 42 | 355 | 46 | 1579 | 1795 |

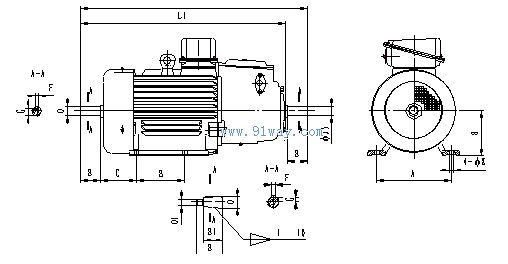

HZ2系列安裝及外型尺寸的電動機
| 機座號 | A | B | C | D | D1 | E | E1 | F | G | H | K | L1 | L |
| HZ2-11 | 220 | 150 | 133 | 35 | — | 80 | — | 10 | 30.5 | 125 | 17 | 474 | 560 |
| 12 | 220 | 205 | 133 | 35 | — | 80 | — | 10 | 30.5 | 125 | 17 | 529 | 615 |
| 21 | 245 | 190 | 143.5 | 40 | — | 110 | — | 12 | 35.5 | 140 | 22 | 564 | 675 |
| 22 | 245 | 243 | 143.5 | 40 | — | 110 | — | 12 | 35.5 | 140 | 22 | 617 | 728 |
| 31 | 280 | 260 | 155.5 | 50 | — | 110 | — | 16 | 45 | 160 | 22 | 650 | 768 |
| 41 | 330 | 220 | 183 | 65 | M42 | 140 | 105 | 18 | 24 | 180 | 26 | 687 | 844 |
| 42 | 330 | 300 | 183 | 65 | M42 | 140 | 105 | 18 | 24 | 180 | 26 | 767 | 924 |
| 51 | 380 | 275 | 223.5 | 70 | M48 | 140 | 105 | 20 | 26 | 225 | 33 | 821 | 967 |
| 52 | 380 | 355 | 223.5 | 70 | M48 | 140 | 105 | 20 | 26 | 225 | 33 | 901 | 1047 |
