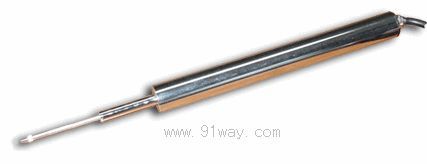

DA型位移傳感器產品詳細說明：

DA系列位移傳感器為將差動變壓器（LVDT）與變送器電路統一裝在一個金屬殼體里的機電一體化產品。其高導磁性不銹鋼外殼有效使用LVDT內部形成封閉而均衡的電磁場，對外界各種電磁干擾形成屏蔽。變送器電路與LVDT直接在殼體內部連接，避免了交流小信號通過電纜線時的衰減和空間電磁干擾。變送器電路多樣化的輸出可以保證后端電纜線長距離傳輸后信號的穩定性和準確性。使用時只需要通過屏蔽電纜提供直流工作電源，就能獲得模擬量輸出，可直接接各類數顯或數采設備。

特點：
抗干擾能力強
可遠距離傳輸
安裝使用簡便
可長期連續工作

應用
適合于工礦環境、水泥、電力、化工等
流水線在線測量
通用實驗環境、科研院所

DA型位移傳感器環境參數：

工作溫度………-25℃～85℃
儲存溫度………-55℃～150℃
環境濕度………<80%
抗振動…………<2G/1KHz
耐沖擊…………1000G/10ms
防護等級………IP65
電氣性能參數：
以下測試結果環境為：溫度：20℃±2℃,濕度：60%±10%，電源噪聲：<10mV

型號	測量范圍 （mm）	線性度 （±%）	分辯率 （u m）	噪聲 （mV）	功耗 （mA）	溫度系數 （%℃）
DA-0.5	±0.5(0-1)	0.05	0.01	<1	<20	0.005%℃～0.02%℃
DA-1	±1(0-2)	0.05	0.01	<1	<20	0.005%℃～0.02%℃
DA-2	±2(0-4)	0.05	0.02	<1	<20	0.005%℃～0.02%℃
DA-5	±5(0-10)	0.05	0.1	<1	<20	0.005%℃～0.02%℃
DA-7.5	±7.5(0-15)	0.05	0.1	<1	<20	0.005%℃～0.02%℃
DA-10	±10(0-20)	0.05	0.2	<1	<20	0.005%℃～0.02%℃
DA-15	±15(0-30)	0.05，0.1	0.3	<1	<20	0.005%℃～0.02%℃
DA-20	±20(0-40)	0.05，0.1	0.4	<1	<20	0.005%℃～0.02%℃
DA-25	±25(0-50)	0.05，0.1	0.5	<1	<20	0.005%℃～0.02%℃
DA-30	±30(0-60)	0.05，0.1	0.6	<1	<20	0.005%℃～0.02%℃
DA-35	±35(0-70)	0.05，0.1	0.7	<1	<20	0.005%℃～0.02%℃
DA-50	±50(0-100)	0.05，0.1	1.0	<1	<20	0.005%℃～0.02%℃
DA-75	±75(0-150)	0.05，0.1	1.5	<1	<20	0.005%℃～0.02%℃
DA-100	±100(0-200)	0.05，0.1	2.0	<1	<20	0.005%℃～0.02%℃
DA-125	±125(0-250)	0.1, 0.2	2.5	<1	<20	0.005%℃～0.02%℃
DA-150	±150(0-300)	0.1,0.2	3.0	<1	<20	0.005%℃～0.02%℃
DA-200	±200(0-400)	0.2,0.3	4.0	<1	<20	0.005%℃～0.02%℃
DA-250	±250(0-500)	0.2,0.3	5.0	<1	<20	0.005%℃～0.02%℃
DA-300	±300(0-600)	0.2,0.3	6.0	<1	<20	0.005%℃～0.02%℃
DA-350	±350(0-700)	0.3,0.4	7.0	<1	<20	0.005%℃～0.02%℃
DA-400	±400(0-800)	0.3,0.4	8.0	<1	<20	0.005%℃～0.02%℃

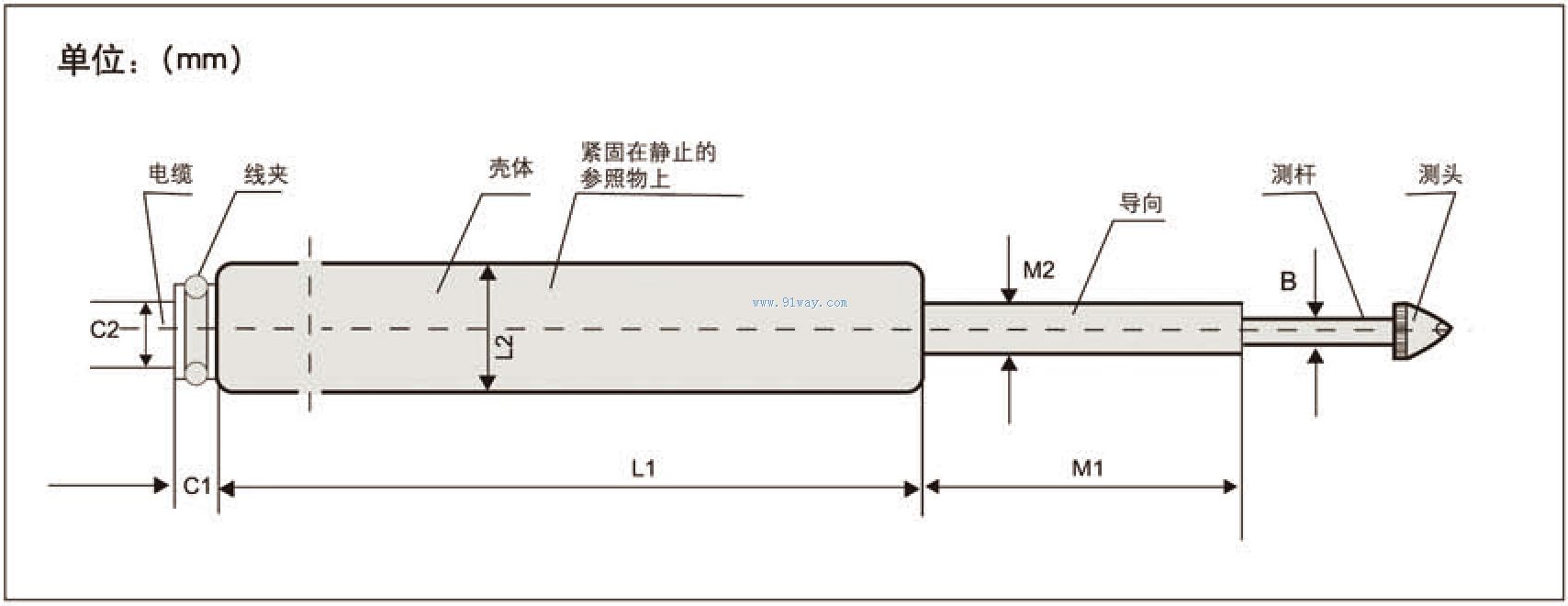

DA型位移傳感器規格尺寸

型號     殼體尺寸（mm）         導向尺寸（mm）   線夾尺寸（mm）     測桿尺寸  重量                     L1               L2                 M1             M2          C1             C2               B

DA-0.5   140±0.1     Φ15±0.05      27±0.1   Φ8±0.05   7±0.05     Φ14±0.05     Φ4       69

DA-1      140±0.1    Φ15±0.05     27±0.1   Φ8±0.05    7±0.05     Φ14±0.05     Φ4       69

DA-2      140±0.1    Φ15±0.05     27±0.1   Φ8±0.05    7±0.05     Φ14±0.05     Φ4       69

DA-5      155±0.1    Φ21.4±0.05   26±0.1   Φ8±0.05    7±0.05     Φ14±0.05     Φ4      141

DA-7.5    200±0.1    Φ21.4±0.05    36±0.1   Φ8±0.05   7±0.05     Φ14±0.05     Φ4      187

DA-10     200±0.1    Φ21.4±0.05    36±0.1   Φ8±0.05   7±0.05     Φ14±0.05     Φ4      187

DA-15     210±0.1    Φ21.4±0.05    47±0.1   Φ8±0.05   7±0.05     Φ14±0.05     Φ4       206

DA-20     210±0.1    Φ21.4±0.05    52±0.1   Φ8±0.05   7±0.05     Φ14±0.05     Φ4       206

DA-25     210±0.1    Φ21.4±0.05    57±0.1   Φ8±0.05   7±0.05     Φ14±0.05     Φ4       206

DA-30     245±0.1    Φ21.4±0.05    72±0.1   Φ8±0.05   7±0.05     Φ14±0.05     Φ4       221

DA-35     245±0.1    Φ21.4±0.05    86±0.1   Φ8±0.05   7±0.05     Φ14±0.05     Φ4       221

DA-50     275±0.1    Φ21.4±0.05    130±0.1  Φ8±0.05   7±0.05     Φ14±0.05     Φ4       290

DA-75     355±0.1    Φ21.4±0.05                         7±0.05     Φ14±0.05    Φ4       376

DA-100   400±0.1     21.4±0.05                          7±0.05     Φ14±0.05     Φ4       401

DA-125   480±0.1     Φ21.4±0.05                         7±0.05     Φ14±0.05     Φ4       424

DA-150   610±0.1     Φ21.4±0.05                         7±0.05     Φ14±0.05     Φ4       636

DA-200   610±0.1     Φ21.4±0.05                         7±0.05     Φ14±0.05     Φ4       636

DA-250   830±0.1     Φ21.4±0.05                         7±0.05     Φ14±0.05     Φ4       859

DA-300   830±0.1     Φ21.4±0.05                         7±0.05     Φ14±0.05     Φ4       859

DA-350   1070±0.1    Φ21.4±0.05                         7±0.05     Φ14±0.05     Φ4      1060

DA-400   1070±0.1    Φ21.4±0.05                         7±0.05     Φ14±0.05     Φ4      1070
