XCN(XC158)系列高可靠密封線簧連接器產品詳細說明：

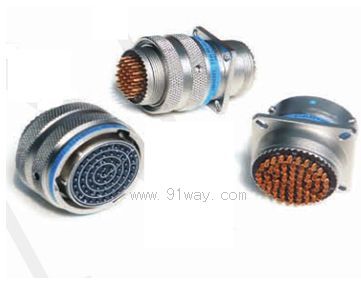

XCN(XC158)系列高可靠密封線簧連接器

符合國軍標GJB2889
適用于浸水、潮濕等惡劣環境下的設備與電纜或電纜與電纜之間的電氣連接
雙曲面線簧插孔使連接器插拔柔和，連接可靠
卡口式快速連接系統，鎖緊牢靠，抗振耐沖
防水功能，連接器插合后可耐1m水深
防斜插功能，有效保護插針不被殼體碰傷
五種鍵位角度定位實現盲插和防錯插功能
強耐環境性能，鋁合金材質耐鹽霧性能達200小時，不銹鋼材質耐鹽霧性能達1000小時
φ0.635～φ12mm共10種接觸件規格，滿足不同需求
插頭插座既可裝針，也可裝孔
插頭插座端接方式為焊接
插頭插座殼體尾部均設計有防轉端齒
“腰形”安裝孔，使插座安裝有更大的兼容性
產品與XC158互換
產品使用
該系列不銹鋼產品適用于艙外耐受長期鹽霧環境的場合，鋁合金產品建議在艙內使用，如鋁合金產品用于鹽霧較惡劣的環境，建議每年檢查殼體表面狀態，出現鹽霧腐蝕現象盡快更換產品.
產品在對插到位且線纜(成纜)采用防水附件夾緊的情況下，可浸入1m水深2h不會有水浸入
如在未插合情況下需要淋雨或短時浸水，建議配接金屬防塵蓋
嚴禁帶電插拔
只確保與本廠同系列適配插頭座正常配套使用
該系列產品不建議配套使用其它系列附件，如確需使用需要與我方進行確認

XCN(XC158)系列高可靠密封線簧連接器主要技術性能

[機械性能]
——?dú)んw：高強度鋁合金 屏蔽鍍層：鍍鎳 ,非屏蔽鍍層：硬質陽極化
——?dú)んw：不銹鋼殼體鍍層：鈍化處理，導電
——絕緣體：特種工程塑料
——封線體和密封圈：高抗撕耐高溫硅橡膠
——接觸件：銅合金鍍金、鐵合金鍍金
——正弦振動頻率10～2000Hz 加速度196m/s2
——隨機振動：功率譜密度0.6G2/Hz，加速度均方根值28.4G
——沖擊加速度980m/s2
——恒加速度980m/s2
——機械壽命1000次

[電氣性能]
一一絕緣電阻：常溫>5000MΩ 濕熱>100MΩ
