您的位置：您的位置：首頁 → 五金工具 → 量具衡器 → 卡盤 → DPR系列三爪后拉式油壓卡盤

產品名稱：

DPR系列三爪后拉式油壓卡盤

型號規格：

放大圖片

產品類別：

常規產品 -- 五金工具 -- 卡盤

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13371811002

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

DPR系列三爪后拉式油壓卡盤產品詳細說明：

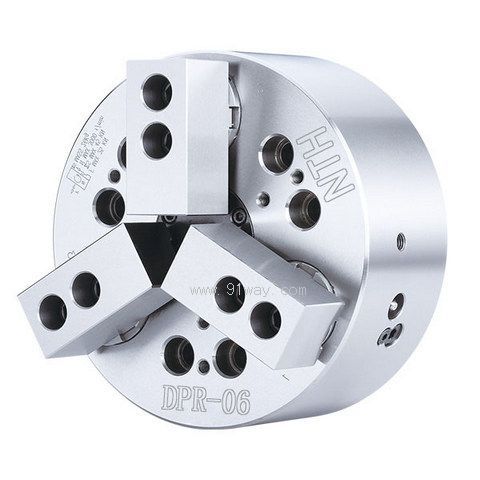

DPR系列三爪后拉式油壓卡盤

1 DPR后拉式油壓夾頭，在徑向夾持工件的同時向后斜拉。
2 工件緊貼定位端面，不會上浮，適合對鑄件及鍛件的重切削加工。
3 夾頭采用圓柱滑動結構，重復夾持精度與定長精度好。
4 可搭配氣密檢測裝裝置。

尺寸單位/Size unit: mm

型號 Model	楔心行程 Plunger stroke (mm)	爪行程(直徑) Jaw stroke(mm)	許用推拉力 Max.Pull force KN(kgf)	最大夾緊力 Max. Gripping force KN(kgf)	極限轉速 Max. Speed (r/min)
DPR-06A5	15	7.8	9(910)	25.0(2550)	3500
DPR-08A5	20	10.3	16(1630)	45.0(4590)	3000
DPR-08A6	20	10.3	16(1630)	45.0(4590)	3000
DPR-10A6	20	10.3	21(2140)	60.0(6120)	2500
DPR-10A8	20	10.3	21(2140)	60.0(6120)	2500
DPR-12A8	20	10.3	45(4590）	112.5(11470）	2100
DPR-15A11	20	10.3	53.9(5500）	134.7(13750）	1800
DPR-18A11	20	10.3	53.9(5500)	134.7(13750)	1500
DPR-21A11	28	20	89.2(9100)	151.6(15470)	1200
DPR-24A11	28	20	89.2(9100)	151.6(15470)	1000

型號 Model	夾緊范圍 Gripping range (mm)	慣量 Moment of inertial (kg.m²)	重量 Weight (kg)	適用油缸 Matching cylinder	最大使用壓力 Max. pressure MPa (kgf/cm²)
DPR-06A5	22-165	0.05	16.8	S-100	2.5(25)
DPR-08A5	28-210	0.14	28.9	S-125	2.2(22)
DPR-08A6	28-210	0.14	27.1	S-125	2.2(22)
DPR-10A6	35-254	0.36	53.5	S-125	1.9(19)
DPR-10A8	35-254	0.36	51.5	S-125	1.9(19)
DPR-12A8	50-304	0.79	73	S-150	2.9(29）
DPR-15A11	60-381	2.05	137	S-200	2.0(20）
DPR-18A11	80-457	2.67	180	S-200	2.0(20)
DPR-21A11	100-510	5.1	230	S-200	3.1(31)
DPR-24A11	160-610	7.3	330	S-200	3.1(31)

型號 Model	A	B	C(H6)	D	D1	D2	E	E1	F	G max	G min	H	J	J1	K	L1
DPR-06A5	165	85	140	104.8	82.56	116	5	15	35	30	15	35	32	13	55	13
DPR-08A5	210	100	170	133.4	82.56	104.8	5	23	45	27	7	38	37	16	75	17
DPR-08A6	210	100	170	133.4	106.38	150	5	17	45	27	7	38	37	16	75	17
DPR-10A6	254	110	220	171.4	106.38	133.4	5	25	55	31	11	41	48	20	85	19
DPR-10A8	254	110	220	171.4	139.72	190	5	18	55	31	11	41	48	20	85	19
DPR-12A8	304	125	220	171.4	139.72	190	5	18	65	50	30	50	55	22	105	20
DPR-15A11	381	140	300	235	196.87	260	5	22	80	60	40	55	60	25	140	25
DPR-18A11	457	140	300	235	196.87	260	5	22	80	60	40	55	60	25	165	25
DPR-21A11	510	150	380	330.2	196.87	235	5	40	108	90	62	55	60	25	180	32
DPR-24A11	610	150	520	463.6	196.87	235	5	40	108	90	62	55	60	25	240	32

型號 Model	L2 min	M1	M2	M3	M4	M5	M6	N	P	R	S	T	X
DPR-06A5	8	M16	6-M10	3-M6	6-M6	3-M5	6-M10	73	23	35	35	35	45
DPR-08A5	9	M20	6-M12	6-M10	6-M10	3-M6	6-M12	82	26	40	40	50	60
DPR-08A6	9	M20	6-M12	3-M6	6-M10	3-M6	6-M12	82	26	40	40	50	60
DPR-10A6	9	M24	6-M16	6-M12	6-M10	3-M6	6-M14	100	32	46	50	55	70
DPR-10A8	9	M24	6-M16	3-M8	6-M10	3-M6	6-M14	100	32	46	50	55	70
DPR-12A8	8	M27	6-M16	3-M8	6-M10	3-M6	6-M16	120	36	51	60	70	76
DPR-15A11	8	M30	6-M20	3-M10	6-M12	3-M8	6-M16	165	40	55	70	95	100
DPR-18A11	8	M30	6-M20	3-M10	6M12	3-M8	6-M16	165	40	55	70	105	100
DPR-21A11	7	M30	6-M24	3-M20	9-M12	3-M8	6-M16	130	44	77.5	120	120	125
DPR-24A11	7	M30	6-M24	3-M20	12-M12	3-M8	6-M16	130	44	77.5	120	120	125

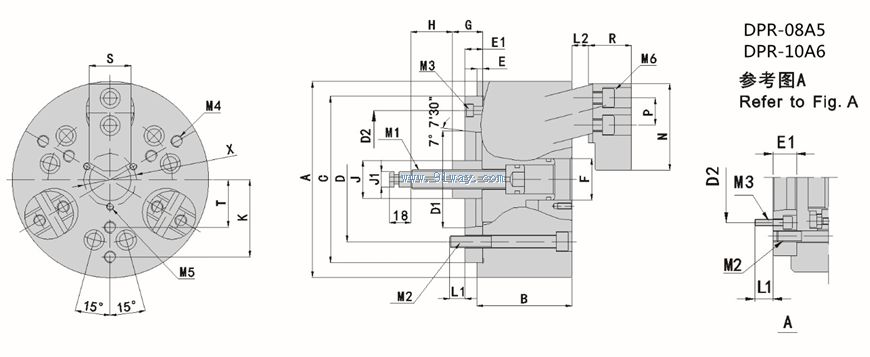

DPR系列三爪后拉式油壓卡盤（示意圖）
