YB4805 數字存儲半導體特性圖示儀產品詳細說明：

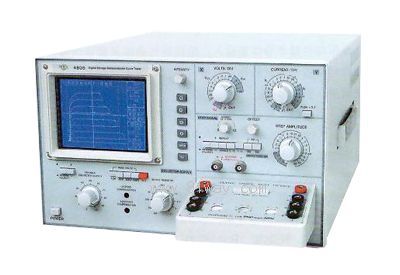

YB4805 數字存儲半導體特性圖示儀

功能特點
微處理器控制，脈沖測試技術，速度快，功耗小，測試安全；
采用大屏幕液晶顯示器顯示半導體管的特性，曲線，體積小，重量輕。操作方便、可靠性高；
中文菜單，傳統操作模式；
具有光標讀出功能；
在單管測試和對管測試時的測試圖形可存儲和讀出；
具備RS-232通訊接口。

項目 / 型號		YB4805
Y軸 部分	集電極電流范圍	0.1μA/度～0.5μA/級 分18檔，誤差±（2%RD+5%FS）
	二極管漏電流	0.1μA/度～5μA/級 分6檔，誤差±（5%RD+5%FS）
	外接輸入	靈敏度0.1V/度
X軸 部分	集電極電壓范圍	0.5V/級～50V/度，分10檔，誤差±（2%SET+5%FS）
	基極電壓范圍	0.01V/級～1V/度 1-2-5步進，分5檔，誤差±（3%SET+5%FS）
	外接輸入	靈敏度0.05A/度
集電 極峰 值電 壓范 圍	0-10V檔	輸出電流5A
	0-50V檔	輸出電流1A
	0-100V檔	輸出電流0.5A
	0-500V檔	輸出電流0.1A
階梯 信號	階梯電流范圍	0.1μA/級～1mA/級 1-2-5步進，分18檔，誤差±（3%SET+5%FS）
	階梯電壓范圍	0.05V/級～1V/級 1-2-5步進，分5檔，誤差±（3%SET+5%FS）
	串聯電阻	10Ω、 10kΩ、 1MΩ分3檔
	簇數	0-10連續可調
	功耗限制電阻	0～5MΩ 分11檔
		注：RD——測量讀數值，F(xiàn)S——量程滿度值，SET——檔級值
物理 特性	電源電壓	220V±10%
	顯示區域	320×240，液晶顯示
	外形尺寸	215H×360W×440D（mm）
	重量	約15kg
