Y-MC、Y-MN系列衛生型隔膜壓力表產品詳細說明：

Y-M系列衛生型隔膜壓力表具有裝拆快捷方便，易于清洗，不易污染，清潔美觀，安全可靠等優點。并滿足藥品生產質量規范(GMP)的要求，可廣泛應用于制藥、食品、飲料、制酪、水處理等行業
□主要技術指標
隔膜表的耐蝕性
隔膜表的耐蝕性可通過合適的選擇與測量介質接觸部分的隔膜、法蘭及密封圈的材料來保證。
隔膜材料：316、316L
法蘭材料：316、316L
密封因材料：硅橡膠、聚四氟乙烯
密封液的選擇
為了保證衛生型隔膜表使用的可靠性和安全性，根據不同用途，選擇合適的密封液。

密封液	受壓部溫度范圍℃	比重	體膨脹
甘油水溶液	-5～100	1.27	0.61×10-3
丙二醇	-30～160	1.04	0.70×10-3
植物油	-5～100	1.93	1.03×10-3

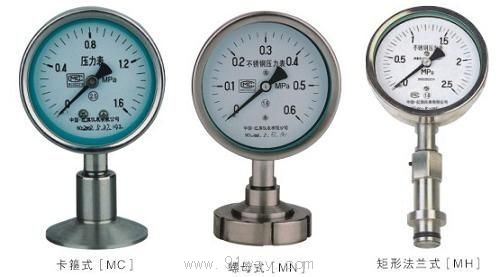

Y-MC、Y-MN系列衛生型隔膜壓力表測量范圍及型號標示

型 號		形式		量程上限值 (MPa)
配抗振壓力表	配不銹鋼壓力表
Y-60A-Z/Z/MC	Y-60B/Z/MC	MC	卡箍式	0.6～2.5 (法蘭1 1/2")
Y-100A-Z/Z/MC	Y-100B/Z/MC			0.4～2.5 (法蘭2")
Y-100A-Z/Z/MN	Y-100B/Z/MN	MN	螺母式	0.4～2.5
Y-100A-Z/Z/MH	Y-100B/Z/MH	MH	矩形法蘭式 (均質機用)	10～60

注：1.用戶也可選用其它通用型壓力表，訂購時同本廠協商。
2.壓力表同隔膜裝置連接方式也可選用其它形式，訂貨時同本廠協商。
本廠生產的隔膜壓力表，在隔膜座上均打印“白云”商標、產品型號和生產批號。

□隔膜裝置法蘭尺寸
1.卡箍式隔膜隔離器[代號MC]

法蘭尺寸	A	B
11/2"	43.5	50.5
2"	56.5	64.0

自選件(符合ISO--2852標準)
1.卡箍11/2、2"
2.管接頭11/2、2"
3.密封圈(材料為硅橡膠、聚四氟乙烯)
2.螺母式隔膜隔離器[代號MN]
隔膜和隔膜座材料：0Cr17Ni12Mo2[316]

3.矩形法蘭式隔膜隔離器[代號MH]
隔膜和隔膜座材料：0Cr17Ni12Mo2[316]
