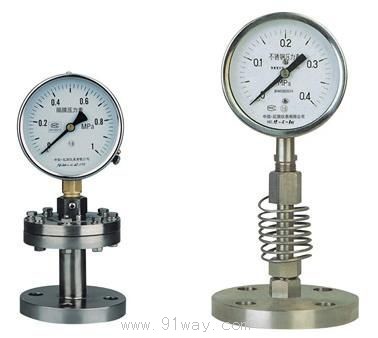

Y-M系列隔膜式壓力表采用間接測量結構，適用于測量粘度大、易結晶、腐蝕性大、溫度較高的液體、氣體中顆粒狀固體介質的壓力。隔離膜片有多種材料，以適應各種不同腐蝕性介質。
儀表適用于化學工業、化纖、合成纖維、石油、染化、制堿等工業。



技術參數：
精確度：± 1.6% ，± 2.5%
隔膜材料： Ocr18Ni12MO2(316), 哈氏合金 C （ H276C ） , 蒙乃爾合金（ Cu30NI70 ） , 鉭合金（ Ta ），氟塑料（ F4 ）。
密封墊？材料：丁晴橡膠，氟塑料。
執行標準： JB/T8624-97
結構原理：隔膜在被測介質壓力作用下產生變形，密封液被壓，形成一個相當于 P 的壓力，傳導至壓力儀表，顯示被測介質壓力值。
溫度影響：
因密封液的熱膨脹及隔膜剛度與溫度有關，在使用溫度偏聽偏離 20 ± 5 ℃時，受溫度影響有 一個誤差，其值為 0.1%/ ℃ .
液位差 :
軟管連接的隔膜壓力表在安裝時若受到壓部與壓力儀表處不同位置 , 其液位差將形成一個壓力差△ P 的影響 , △ P= 密封液比重液位差。
耐蝕性：
隔膜壓力表表的耐蝕性包含環境及測量介質的腐蝕性，可按使用條件選配隔離器，隔膜、密封墊圈的材料。

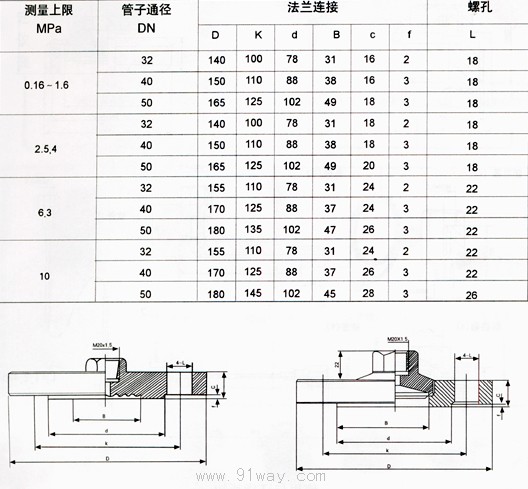

敞開式突面法蘭(MF)

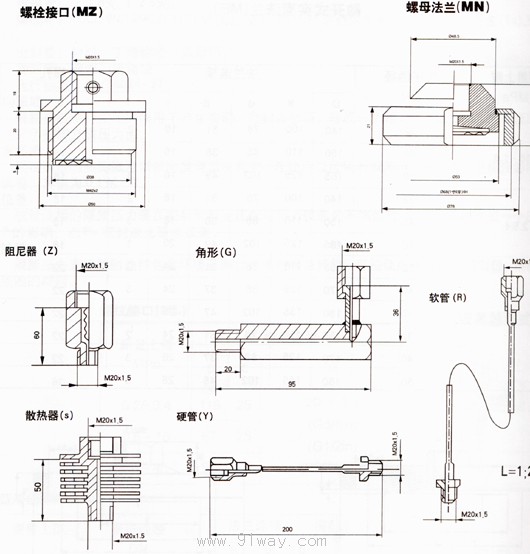

法蘭的選擇：現根據 GB （中國）、 HGJ （化工部）、 DIN （德國）、 JIS （日本）、 ANSI （美國）等法蘭標準以及國內實際使用情況編制成常用法蘭系列標準供用戶選用，也可以接受用戶其他規格的特殊訂貨。

使用與訂貨須知：儀表工作環境應無腐蝕氣體。

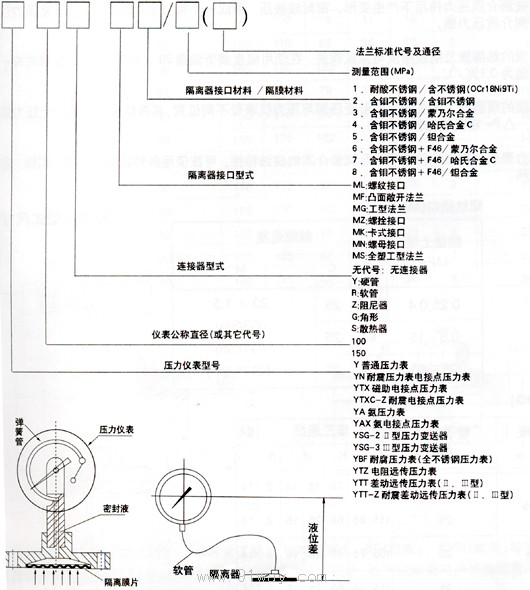

不得拆卸或更換已配置的儀表以免填充液外泄影響性能。訂貨請說明配置儀表名稱、型號、測量上限、精確度及連接管型式、軟管長、隔離器接口型式、隔離器接口材料，以及法蘭配接管子通徑、標準代號等。如要求配置其它型式儀表，請另行詳細說明。
