YPF系列膜片壓力表產品詳細說明：

YPF系列膜片壓力表適用于測量具有一定腐蝕性、非凝固或非結晶的各種流體介質的壓力或負壓。
耐腐蝕性能取決于膜片材料。

結構原理
儀表由測量系統(包括法蘭接頭、波紋膜片)、傳動指示機構(包括連桿、齒輪傳動機構、指針和度盤)和外殼(包括表殼和罩圈)等組成。儀表外殼為防濺結構，具有較好的密性，故能保護其內部機構免受污穢浸入。

儀表的作用原理是基于彈性元件(測量系統上膜片)變形。在被測介質的壓力作用下，迫使膜片產生相應的彈性變形---位移，借助連桿組經傳動機構的傳動并予放大，由固定于齒輪上的指針逐將被測值在度盤上指示出來。

主要技術指示
精確度等級：2.5
使用環境溫度：-40～+70℃；相對濕度不大于90%
溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.04%/℃
工作位置：垂直安裝。
外殼防護等級：IP64



YPF系列膜片壓力表標度范圍、外形尺寸及重量

型號	標度范圍	承壓部 寸D1	表殼 外徑D	重量kg
YPF-100A	0～0.6、0～0.1、0～0.16、0～0.25、0～0.4 0～0.6、0～0.1、0～1.6、0～2.5、-0.1～0 -0.1～0.06、-0.1～0.15、-0.1～0.3、-0.1～0.5 -0.1～0.9、-0.1～1.5、-0.1～2.4MPa	φ85	φ100	1.6
YPF-100B YPF-100B-F
		φ115
YPF-150A		φ85	φ150	1.8
YPF-150B YPF -150B-F
		φ115
YPF-100B YPF-100B-F	0～1.6、0～.5、0～4、0～6、0～10、 0～16、0～25、0～40* -1.6～0、-2.5～0、-4～0、-6～0、-10～0 -16～0、-25～0、-40～0* -0.8～0.8、-1.2～1.2、-2～2、-3～3、-5～5、 -8～8、-12～12、-20～20*kPa	φ160	φ100	2.9
YPF-150B YPF-150B-F		φ160	φ150	3.2

*0～40、-40～0、±20KPa規格承壓部尺寸D1為φ85

導壓系統及外殼等主要零件的材質

型號	名稱	導壓系統			表殼材料
		膜片	法蘭接頭	密封墊圈
YPF-100A 150A	膜片壓力表	Cr15Ni7Mo (PH15-7Mo) 316H(≤25KPa)	1Cr18Ni9	丁腈橡膠	鑄鋁
YPF-100B 150B	不銹鋼膜片壓力表			聚四氟乙烯	1Cr18Ni9
YPF-100B-F 150B-F	法蘭不銹鋼膜片壓力表

	YPF-100A	YPF-100B	YPF-100B	YPF-150A	YPF-150B	YPF-150B-F
D	φ100	φ110	φ110	φ150	φ160	φ160
H	66	66	66	91	91	91
h	32	32	36	32	32	36

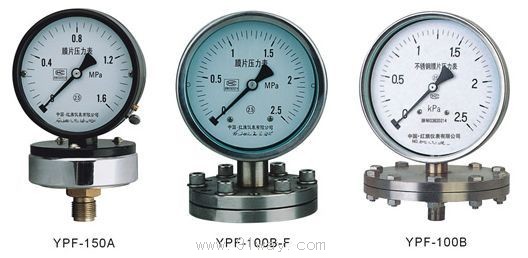

YPF系列膜片壓力表
