您的位置：您的位置：首頁 → 儀器儀表 → 壓力儀表 → 壓力表 → Y-B系列不銹鋼壓力表

產品名稱：

Y-B系列不銹鋼壓力表

型號規格：

放大圖片

產品類別：

常規產品 -- 儀器儀表 -- 壓力表

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13901609058

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

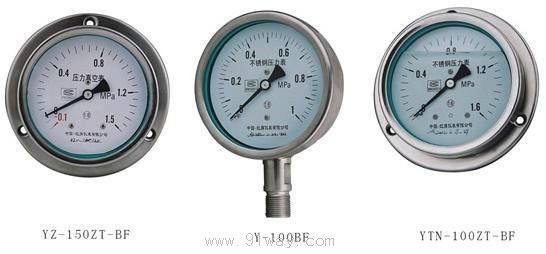

Y-B系列不銹鋼壓力表產品詳細說明：

Y-B系列不銹鋼壓力表廣泛應用于石油、化工、化纖、冶金、電站等工業部門對耐蝕、抗振要求較高的工藝流程中測量各種流體介質的壓力。
　　本儀表的整體結構設計合理、工藝精致，具有較高的測量精確度和持久的穩定性，因此不僅可提供出口，尤為國內用戶對引進國外先進技術裝備中的同類儀表實現國產化的理想配套產品。

□結構原理
　　儀表由導壓系統(包括接頭、彈簧、限流螺釘等)、齒輪傳動機構、示數裝置(指針與度盤)和外殼(包括表殼、表蓋、表玻璃等)所組成。外殼為氣密型結構，能有效地保護內部機件免受環境影響和污穢侵入。對于在外殼內充液(一般為硅油或甘油)的儀表，能夠抗工作環境振動較劇和減少介質壓力的脈動影響。

□主要技術指標
標度范圍、精確度等級

型號	標度范圍MPa(Hg～PSi)	精確度等級
Y-60B-F YN-60B-F Y-63B-F YN-63B-F	0～0.6、1、1.6、2.5、4、6、 10、16、25、40、60 、100 -0.1～0.5、0.9、1.5、2.4	2.5
Y-100B-F YN-100B-F Y-150B-F YN-150B-F Y-103B-F YN-103B-F Y-153B-F YN-153B-F	0～0.1、0.16、0.25、0.4、0.6、1、1.6 2.5、4、6、10、16、25、40、60、100 -0.1～0、0.06、0.15、0.3 0.5、0.9、1.5、2.4 (-30"～0、15、30、60、100、150; 0～15、30、60、100、200、300、400 600、800、1000、1500、2000、 3000、4000、6000、10000 )	1.5 (1.0)

注：括號內的標度范圍和精確度等級僅供特殊訂貨。

·Y-B系列不銹鋼壓力表導壓系統及外殼等材質

零件名稱	材料牌號
零件名稱	Y-60B	Y-100B、Y-150B
接頭	0Cr18Ni9(304)	0Cr17Ni12Mo2(316)
彈簧管	0Cr18Ni9Ti(321)	0Cr17Ni12Mo2(316)
外殼	0Cr18Ni9

D	d0	d1	H1	H2	L	L1	L2	接頭螺紋d
60	76	4.5	≤60	/	14	36	66	M14×1.5;Z1/4"(NPT)
100	116	4.8	≤100	≤35	20	50	98	M20×1.5; Z1/2";Z1/4"(NPT)
150	165	5.8	≤125	≤60	20	50	98	M20×1.5; Z1/2";Z1/4"(NPT)

Y-B系列不銹鋼壓力表（示意圖）
