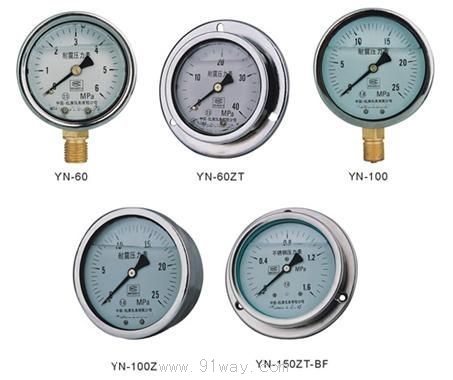

YN系列耐震壓力表產品詳細說明：

YN系列耐震壓力表適用于環境劇烈振動場所，可耐受介質脈動，沖擊及突然卸荷，儀表只是穩定清晰。廣泛應用于機械，石油、化工、
冶金、礦山、電力等部門，測量對銅和銅合金無腐蝕性介質的壓力。

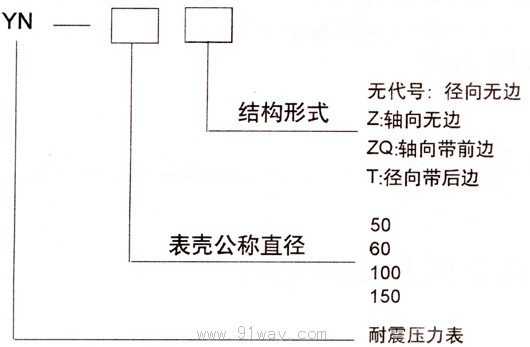

型號命名:

YN系列耐震壓力表技術參數：

型號	結構形式	精確度%	測量上限 MPa
YN-50Z	軸向無邊	±2.5	0.16;0.25;0.4;0.6;1.0; 1.6;2.5;4;6;10; 16;25;40;60
YN-60 YN-60T YN-60Z YN-60ZQ	徑向無邊 徑向帶后邊 軸向無邊 軸向帶前邊
YN-100 YN-100T YN-100Z YN-100ZQ	徑向無邊 徑向帶后邊 軸向無邊 軸向帶前邊	±1.6	-0.1;-0.1-0.06;-0.1-0.15; -0.1-0.3;-0.1-0.5;-0.1-0.9; -0.1-1.5;-0.1-2.4; 0.16;0.25;0.4;0.6;1.0;1.6 2.5;4.0;6.0;10;16; 25;40;60
YN-150 YN-150T YN-150Z YN-150ZQ	徑向無邊 徑向帶后邊 軸向無邊 軸向帶前邊
注:軸向可按要求帶方形前邊。

使用工作溫度：-5～55℃;-25～55℃
使用工作環境振動頻率不大于25Hz，振幅不大于1mm
儀表執行標準：Q/320283ANTB01～2000

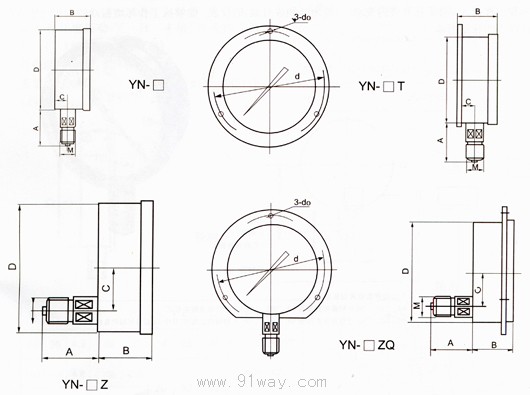

型號	外形尺寸 mm
	A	B	C	D	d	d0	M
YN-50Z	29	24	0	50	/	/
YN-60 YN-60T YN-60Z YN-60ZQ	31 31 30 30	32 32 32 32	14 15 0 0	60	/ 75 / 75	/ 3.4 / 3.4	1.4×1.5
YN-100 YN-100T YN-100Z YN-100ZQ	44 44 43 43	45 46 45 45	18 19 34 44	100	/ 118 / 118	/ 5.5 / 5.5	20×1.5
YN-150 YN-150T YN-150Z YN-150ZQ	50 50 51 51	47 48 47 47	19 20 55 55	149	/ 165 / 165	/ 5.5 / 5.5	20×1.5
注：連接螺紋可按要求訂貨。

使用與訂貨須知：
　　使用中因環境溫度過高，儀表指示值不回零位，可用細針在儀表橡皮塞上通一小孔，使儀表內腔與大氣相通即可。
　　工作環境應無腐蝕性氣體。
　　訂貨請說明名稱，型號及測量上限。
