ZS系列整流器產品詳細說明：

1、簡介
ZS系列整流器主要用作YEJ電磁軸動三相異步電動機與電磁制動器（DMZ系列）的接口。
具有以下特點：
外形美觀、體積小、接線方便；
具有輸入、輸出保護電路。適應用于電感器件的高頻次工作。
密封性好，適合（YEJ）電動機標準的工作環境，可直接安裝在電機接線盒內。

2、性能參數：Main Technical Data

數據 Contents 型號 Model	輸入電壓(V AC) Input Voltage	輸出電壓(V DC) Output Voltage
ZS-1	220	99
ZS-2	380	170

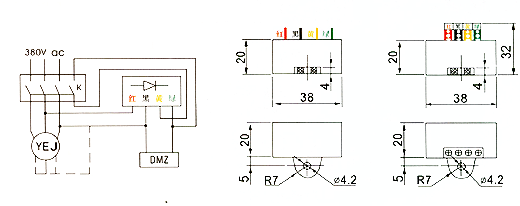

3、外形及安裝尺寸：Overall and Installation Dimensions

上圖為制動快速制動接線方式，當制動器允許以較慢的速度制動時，可將“K”處短接。
