JDMZ系列交流電磁失電制動器產品詳細說明：

JDMZ系列交流電磁失電制動器為通電脫離（釋放），斷電彈簧制動的摩擦式制動器。它主要與Ｙ系列電動配套成YEJ系列電磁制動三相異步電動機。廣泛應用于冶金、建筑、化工、食品、機床、包裝等機械中，及在斷電時（防險）制動等場合。
　這種制動器具有結構緊湊、安裝方便、適用性廣、噪聲低、工作頻次高、動作靈敏、制動可靠等優點，是一中理想的自動化執行元件。

2、性能參數：MainTechnicalData

	JDMZ－05	JDMZ－08	JDMZ－15	JDMZ－30	JDMZ－40	JDMZ－80	JDMZ－160	JDMZ－200
配套YEJ電機機座號 YEJ MOTORS Model Numbers
	71	80	90	100	112	132	150	180
額定制動力矩 Rated Braking Torque(N.m)	5	8	15	30	40	80	160	200
額定功率P20℃ Rated Power(W)	60	70	80	90	120	200	250	310
最大工作氣隙δmax Max Working Air Crack δ	0.8	1	1	1	1	1.2	1.2	1.2
額定電壓 Rated Voltage(V AC)	380V(三相) 50Hz
允許最高工作轉速 Allowable Max Sped(rpm)	3000	3000	3000	3000	3000	3000	3000	3000

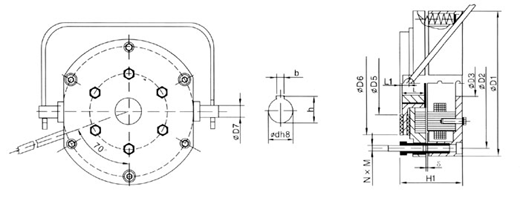

3、外形及安裝尺寸：OverallandInstallationDimensions

尺寸Size 規格Specifcations	d	D1	D2	D3	N×M	D5	D6	D7	b	h	H1	L	L1	δ
JDMZ-05	14.8	127	116	35	3×M5	51	78	12	5	16.2	57	20	2	0.4
JDMZ-08	19.8	147	133	40	3×M6	65	92	12	6	21.6	66	20	3	0.4
JDMZ-15	24.8	162	146	40	3×M8	65	98	12	8	28.1	82	25	3	0.4
JDMZ-30	29.5	176	160	40	3×M8	80	118	14	8	32.8	80	20	3	0.5
JDMZ-40	29.5	200	180	55	3×M10	90	131	14	8	32.8	88	30	3	0.5
JDMZ-80	39.5	224	204	55	3×M10	104	151	14	12	42.8	87	30	3	0.6
JDMZ-150	44.5	268	248	90	4×M10	120	181	14	12	47.8	99	35	3.5	0.6
JDMZ-200	53	315	293	125	4×M12	140	220	16	16	57.3	108	40	3.5	0.6

4、安裝：
安裝注意事項
摩擦片及銜鐵表面不得有油污，必須保持清潔。
安裝時必須保證氣隙“&”
花鍵套不得有軸向竄動。
安裝后必須旋出空心螺栓鎖緊在電機后端蓋或法蘭盤上。

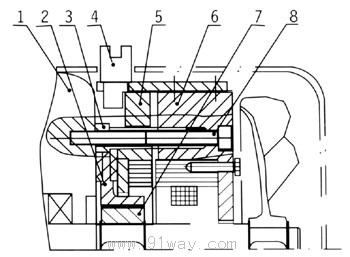

5、安裝示意圖
ExamplesforInstallation
1、電機端蓋motorsidehood
2、制動盤braking
3、空心螺栓裝置hollowboit
4、手動釋放裝置manualreleaser
5、銜鐵組件　armature
6、磁軛組件magnetieyoke
7、花鍵套　splinetypeaxlesleeve
8、安裝螺釘　fixingsverws
