YZBPEJ系列變頻制動三相異步電動機產品詳細說明：

YZBPEJ系列變頻制動三相異步電動機

YZBPEJ系列冶金及起重用變頻調速制動三相異步電動是由變頻電動機與圓盤式直流電磁失電制動器兩部分組成。
YZBPEJ制動電機工作原理：當電動機接通電源時同時接通制動器直流電源，這時銜鐵立即被吸，克服彈簧壓力，制動剎車板與制動盤脫開，電動機旋轉。當切斷電動機電源時制動器同時斷電，制動器失去電梯吸力，彈簧立即推動銜鐵，使制動盤被壓在制動剎車板和銜鐵間，產生制動力矩，使電動機停止轉動。

YZBPEJ電機是以變頻調速裝置為供電電源的調速三相異步電動機帶制動器，與變頻裝置組成的系統能夠?qū)崿F(xiàn)無級調速；達到節能和控制自動化的目的。由于具有效率高、調速范圍廣、精度好、起制動運行穩定，且過載能力大等特點，特別適用于需要變頻調速，短時或斷續周期運行、頻繁起制動的場合。電動機基本技術要求符合IEC34-1和GB755標準的要求，安裝尺寸符合IEC72國際標準。
YZBPEJ電動機在下列條件下使用能正常運行。
1..環境溫度不超過40℃（一般環境用），60℃（冶金環境用）。
2.相對溫度≤90%。
3.海拔不超過1000m。
4.頻繁地起動、制動（電氣或機械的）及逆轉。
YZBPEJ系列電機額定電壓為380V，額定頻率為50Hz，可在3-100Hz范圍內連續調速，也可根據用戶要求，確定額定電壓、額定頻率、及3Hz以下的調頻要求。
YZBPEJ變頻調速制動電機基準工作制為S3-40%。
結構
1.電機防護等級
YZBPEJ變頻制動電機的防護等級為IP54，也可根據用戶要求制成IP55或IP56，冷卻風機防護等級為IP23。
2.冷卻方式
YZBPEJ冶金變頻制動電機的冷卻方式為全封閉軸向風機冷卻（IC416），也可按用戶要求制成其他冷卻方式。
4.電機絕緣等級
YZBPEJ冶金起重變頻制動電機的絕緣等級為F級（一般環境用）、H級（冶金環境用）。
5.接線盒
YZBPEJ起重變頻制動電機的定子接線盒根據用戶要求可位于機座頂部，也可位于機座右側或左側。
訂貨須知：1.訂貨時注明電機的型號、功率、轉速、絕緣等級、安裝方式（臥式和立式）、輸出軸（單軸和雙軸）

型號	標稱功率	額定電流	額定轉矩	額定轉速	最大轉矩	轉動慣量	重 量
					額定轉矩倍
Type	Nominal	Rated	Rated	Rated	Max torque	Moment of	Weight
	Output	current	torque	speed	Rated torque	inertia
	kW	A	N.m	r/min	Times	kg.m2	kg
YZBPEJ90S-4	1.1	3	7	1415	2.8	0.003	17
YZBPEJ90L-4	1.5	4	9.5	1415	2.8	0.004	27
YZBPEJ100L1-4	2.2	5.2	14	1435	3.2	0.008	33
YZBPEJ100L2-4	3	7	19	1435	3.2	0.01	37
YZBPEJ112M-4	4	9.5	25.4	1435	3	0.016	44
YZBPEJ132S-4	5.5	12	35	1455	3.2	0.028	80
YZBPEJ132M-4	7.5	15.5	47.7	1455	3.2	0.038	97
YZBPEJ160M-4	11	22	70	1465	3.5	0.085	125
YZBPEJ160L-4	15	29	95.5	1465	3.5	0.105	140
YZBPEJ180M-4	22	43.7	140	1465	3.5	0.148	210
YZBPEJ200L1-4	30	58	190.9	1465	3.2	0.248	280
YZBPEJ200L2-4	37	70	235.5	1465	3.2	0.282	300
YZBPEJ225M-4	45	84	286.4	1470	3.2	0.523	400
YZBPEJ250M-4	55	105	350.1	1470	3.2	0.733	480
YZBPEJ280S1-4	75	136	477.4	1465	3.3	1.17	530
YZBPEJ280S2-4	90	165	572.9	1465	3.3	1.383	565
YZBPEJ280M-4	110	200	700.2	1465	3.3	1.768	680
YZBPEJ315S-4	132	240	840.3	1465	3.5	2.878	900
YZBPEJ315M1-4	160	285	1018.5	1465	3.5	3.458	1025
YZBPEJ315M2-4	200	360	1273.3	1465	3.5	3.905	1095
YZBPEJ315L-4	220	385	1400.7	1465	3.2	4.336	1160
YZBPEJ355M-4	250	435	1591.7	1480	3.2	6.015	1500
YZBPEJ355L-4	315	550	2005.5	1480	3.2	7.445	1800
YZBPEJ400L1-4	355	615	2260.2	1475	3.2	10.27	2470
YZBPEJ400L2-4	400	685	2546.7	1475	3.2	12.68	2700

型號	標稱功率（KW）	額定電流（A）	額定轉矩（N.M）	額定轉速（r/min）	堵轉轉矩	最大轉矩	轉動慣量（Kg.m2）	輸出特性	軸流風機		重量（Kg）
					額定轉矩（倍）	額定轉矩（倍）			電壓	功率（W）
YZBPEJ112M1-6	1.5	4.0	14.3	930	1.25-1.8	2.4	0.019		380	90	60
YZBPEJ112M2-6	2.2	5.8	21.0	930	1.25-1.8	2.4	0.028		380	90	71
YZBPEJ132M1-6	3.0	7.8	28.7	960	1.25-1.8	2.4	0.052		380	100	82
YZBPEJ132M2-6	4.0	9.6	38.2	960	1.25-1.8	2.4	0.063		380	100	93
YZBPEJ160M1-6	5.5	12.9	52.5	970	1.25-1.8	2.4	0.10		380	100	120
YZBPEJ160M2-6	7.5	17.6	71.6	970	1.25-1.8	2.6	0.13		380	100	133
YZBPEJ160L-6	11	24.9	105.1	970	1.25-1.8	2.8	0.17		380	100	154
YZBPEJ180L-6	15	33.1	143.3	975	1.25-1.8	2.8	0.31		380	230	208
YZBPEJ200L-6	22	46.8	210.1	980	1.25-1.8	2.8	0.56		380	230	281
YZBPEJ225M-6	30	66.3	286.5	982	1.25-1.8	2.8	0.74		380	300	352
YZBPEJ250M1-6	37	72.6	353.4	982	1.25-1.8	2.8	1.28		380	300	472
YZBPEJ250M2-6	45	89.3	429.8	982	1.25-1.8	2.8	1.53		380	300	515
YZBPEJ280S1-6	55	105.5	525.3	985	1.25-1.8	2.8	1.94		380	370	705
YZBPEJ280S2-6	63	120.8	601.7	985	1.25-1.8	2.8	2.19		380	370	740
YZBPEJ280M-6	75	143.9	716.3	985	1.25-1.8	2.8	2.42		380	370	780
YZBPEJ315S1-6	90	174.9	859.5	985	1.25-1.8	2.8	5.78		380	450	1035
YZBPEJ315M-6	110	213.7	1050.5	985	1.25-1.8	2.8	7.22		380	450	1180
YZBPEJ355M-6	132	245.7	1260.6	980	1.25-1.8	2.8	9.7		380	550	1380
YZBPEJ355L1-6	160	287.3	1528	980	1.25-1.8	2.8	11.6		380	550	1550
YZBPEJ355L2-6	200	363.2	1910	980	1.25-1.8	2.8	14.3		380	550	1710
YZBPEJ400L1-6	250	470.4	2387.5	980	1.25-1.8	2.8	20.1		380	630	2210
YZBPEJ400L2-6	300	564.5	2865	980	1.25-1.8	2.8	23.1		380	630	2690

型號	標稱功率（KW）	額定電流（A）	額定轉矩（N.M）	額定轉速（r/min）	堵轉轉矩	最大轉矩	轉動慣量（Kg.m2）	輸出特性	軸流風機		重量（Kg）
					額定轉矩（倍）	額定轉矩（倍）			電壓（V）	功率（W）
YZBPEJ160L-8	7.5	18.1	95.5	730	1.25-1.8	2.6	0.17		380	100	154
YZBPEJ180L-8	11	25.8	140.1	735	1.25-1.8	2.8	0.31		380	230	208
YZBPEJ200L-8	15	34.7	191.0	735	1.25-1.8	2.8	0.56		380	230	281
YZBPEJ225M-8	22	49.7	280.1	735	1.25-1.8	2.8	0.74		380	300	352
YZBPEJ250M1-8	30	67	382.0	735	1.25-1.8	2.8	1.28		380	300	472
YZBPEJ250M2-8	37	82.6	471.1	735	1.25-1.8	2.8	1.53		380	300	515
YZBPEJ280S1-8	45	100.8	573.0	735	1.25-1.8	2.8	1.94		380	370	705
YZBPEJ280M-8	55	121.7	700.3	735	1.25-1.8	2.8	2.42		380	370	780
YZBPEJ315S1-8	63	128.1	802.2	735	1.25-1.8	2.8	5.78		380	450	1035
YZBPEJ315S2-8	75	152.5	955.0	735	1.25-1.8	2.8	6.51		380	450	1105
YZBPEJ315M-8	90	176.7	1146.0	735	1.25-1.8	2.8	7.22		380	450	1180
YZBPEJ355M-8	110	213.4	1400.7	745	1.25-1.8	2.8	9.7		380	550	1380
YZBPEJ355L1-8	132	256.1	1680.8	745	1.25-1.8	2.8	11.6		380	550	1550
YZBPEJ355L2-8	160	310.5	2037.3	745	1.25-1.8	2.8	14.3		380	550	1710
YZBPEJ400L1-8	200	417.4	2546.7	745	1.25-1.8	2.8	20.1		380	630	2210
YZBPEJ400L2-8	250	516.1	3183.3	745	1.25-1.8	2.8	23.1		380	630	2690

型號	標稱功率（KW）	額定電流（A）	額定轉矩（N.M）	額定轉速（r/min）	堵轉轉矩	最大轉矩	轉動慣量（Kg.m2）	輸出特性	軸流風機		重量（Kg）
					額定轉矩（倍）	額定轉矩（倍）			電壓（V）	功率（W）
YZBPEJ280S-10	37	93	594	585	1.25	3.0	3.88		380	370	750
YZBPEJ280M-10	45	112	723	585	1.25	3.0	4.12		380	370	800
YZBPEJ315S-10	55	124	811	585	1.9	3.3	7.15		380	450	1170
YZBPEJ315M-10	75	168	1203	585	1.9	3.2	7.25		3, 80	450	,, 1230
YZBPEJ355M1-10	9, 0	198	1445	585	2.0	3.2	10.9		380	550	1510
YZBPEJ355L1-10	110	230	1769	585	1.82	3.0	13.7		380	550	1630
YZBPEJ355L2-10	132	277	2103	585	2.1	2.7	15.8		380	550	1780
YZBPEJ400L1-10	160	333	2548	585	2.1	2.7	21.3		380	630	2330
YZBPEJ400L2-10	200	418	3185	585	2.1	2.7	24.6		380	630	2790

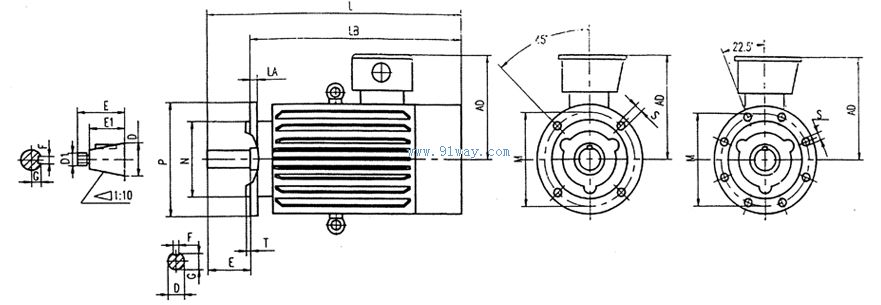

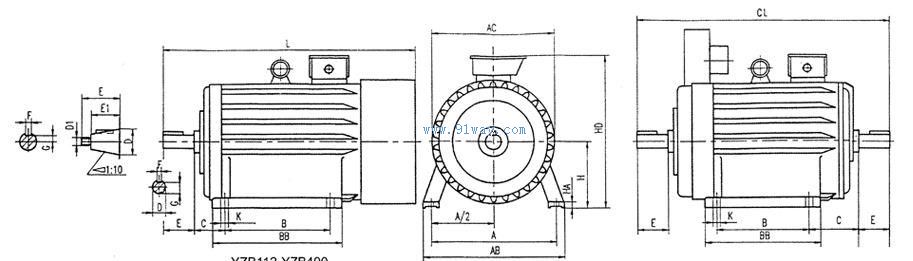

機座號		安裝尺寸及公差																				外形尺寸
		A	A/2	B	C		D		D1	E		E1	F		G		H		K		螺栓直徑	AB	AC	BB	HA	HD	L	CL
					基本尺寸	極限偏差	基本尺寸	極限偏差		基本尺寸	極限偏差	基本尺寸	基本尺寸	極限偏差	基本尺寸	極限偏差	基本尺寸	極限偏差	基本尺寸	極限偏差
112M		190	95	140	70	±2.0	32		﹣	80	±0.37	﹣	10	0	27		112		12		M10	250	245	235	15	330	590
132M		216	108	178	89		38	+0.018						-0.036	33		132					275	285	260	17	360	645
160M		254	127	210	108	±3.0	48	+0.002		110	±0.43		14		42.5		160	0	15	+0.43	M12	320	325	290	20	420	758	718
160L				254														-0.5		0				335			800	762
180L		279	139.5	279	121		55	﹣	M36×3			82		0	19.9		180					360	360	380	22	460	870	800
200L		318	159	305	133		60		M42×3	140	±0.50	105	16	-0.043	21.4	0	200		19		M16	405	405	400	25	510	975	928
225M		356	178	311	149	±4.0	65								23.9	-0.2	225					455	430	410	28	545	1050	998
250M		406	203	349	168		70		M48×3				18		25.4		250		24		M20	515	480	510	30	605	1195	1092
280S		457	228.5	368	190		85	-	M56×4	170		130	20		31.7		280			+0.52		575	535	530	32	665	1265
280M				419																0				580			1315
315S		508	254	406	216		95		M64×4				22	0	35.2		315	0	28		M24	640	620		35	750	1390
315M				457										-0.052				-1.0						630			1440
355M		610	305	560	254		110		M80×4	210	±0.58	165	25		41.9		355					740	710	730	38	840	1650
355L				630																				800			1720
400L		686	343	710	280		130	-	M100×4	250		200	28		50		400		35	+0.62	M30	855	840	910	45	950	1865
