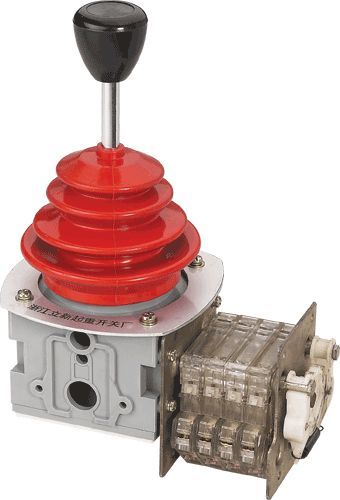

XLK23P系列盤面操作主令控制器產品詳細說明：

概述


本產品是采用IEC標準，吸收國內外先進技術研制生產的新一代控制器。它一改傳統安裝方式，將盤上安裝操作變?yōu)楸P下安裝、盤上操作，使操作臺面整潔。本產品具有體積小，操作靈活，維護簡單等優點。
A、它適用于交流380V，直流220V，電流10A的多方向控制回路中。
B、模擬量控制器，適用于直流調速、電軸控制及角度、位移、信號傳遞等。它包括采用自整角機，旋轉變壓器及電位器等器件，來達到控制目的。
控制器的結構，為單方向及縱、橫十字方向操作，盤下安裝、盤上操作方式，是進出口產品的替代品，也是控制器的換代產品。


注：模擬量控制器選用自整角機或旋轉變壓器、電位器時，需注明型號，主要數據見表3、表4、表5。
技術參數

1、控制器在表1條件下。電壽命交流不少于100萬次，直流不少于40萬次。接通與分?jǐn)嘁姳?：

表1

使用類別	額定工作電壓	接通條件			分?jǐn)鄺l件			通斷次數	操作頻率次/小時
AC-15	380V	l（A）	U（V）	CosФ	l（A）	U（V）	CosФ	100萬	1200
		26	380	0．7	2．6	380	0．4
DC-13	220V	l（A）	U（V）	T（ms）	l（A）	U（V）	T（ms）	40萬	1200
		0．8	220	150	0．8	220	150

控制器觸頭的分?jǐn)嗄芰�達到交流AC-15、直流DC-13的要求見表2：

表2

使用類別	額定工作電壓	接通條件			分?jǐn)鄺l件			通斷次數
AC-15		l（A）	U（V）	CosФ	l（A）	U（V）	CosФ	50
	380V	28．6	418	0．7	28．6	418	0．7
	220V	49．5	242	0．7	49．5	242	0．7
DC-13		l（A）	U（V）	T（ms）	l（A）	U（V）	T（ms）	50
	220V	4．4	242	300	4．4	242	300
	110V	8．8	121	300	8．8	121	300

3、控制器的機械壽命不少于300萬次。
4、控制器采用WDD35D系列電位器，其質量符合美國軍標MIL-R-39023A，MIL-STD-202F，主要參數如下：

表3

特性	型號WDD35-D4
標稱阻值（KΩ）	1，2，3，5，10
總阻公差（%）	＜±15
獨立線性差（%）	0．1，0．2
有效電氣轉角	345±2
分辨力	理論上無限
輸出平滑性（%）	≤0．05
額定功率	2W70℃0W125℃
電阻溫度系數（PPM/℃）	＜±400（-40℃~+85℃＜+250）
工作溫度范圍（℃）	-55~+125

5、㈠：控制器所采用的無接觸式自整角機的技術數據如下：

表4

型號	激磁電壓（伏）	激磁頻率（赫）	源程序磁電流（安）	次級電壓（伏）	消耗功率（瓦）
BD-404A	110	50	0．40	49	11
BD-404B	110	50	0．40	150	11
BD-404A-2	220	50	0．20	49	11
BD-404B-2	220	50	0．20	150	11
BD-404A6	110	60	0．35	49	11
BD-404P	110	400	0．9	100	23
		500	0．7		19

(二)：控制器所采用的線性旋轉變壓器的技術數據如下：

表5

型號	勵磁電壓（伏）	勵磁頻率（赫）	輸入阻抗（歐）	變壓比	導磁材料
45XX4-1	115	400	400	1	N150
36XX4-1	60	400	600	1	DG41
28XX6-1	26	400	600	1	DG41

結構

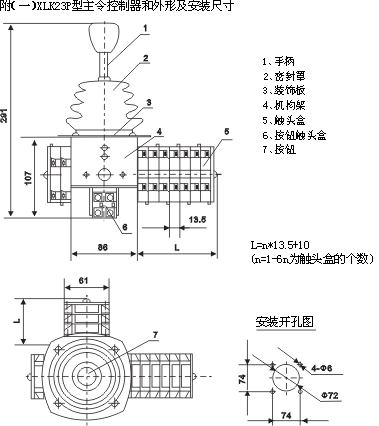

XLK23P是盤上操作、盤下安裝的新型控制器，整體采用高級工程塑料制成，它由“十”字方向或“一”字方向操縱機構及滅弧室、復位機構等組成，根據需要，每臺最多裝備四只控制器，每只控制器最多裝6個觸頭盒，每個觸頭盒式有兩對雙斷點觸頭，控制兩條獨立的回路。手柄上有應急按鈕，可做安全應急及其它特殊控制之用。
模擬量主令控制器是由操作手柄來改變自整角機或旋轉變壓器及電位器的輸出角度，改變電壓信號、電阻信號進行控制。
安裝使用與維護
1、安裝時，將防塵套翻上，摘掉裝飾板，將控制器從板下對準安裝孔，蓋上裝飾板，旋緊螺釘固非軍事區，翻下防塵套，套控制器上即可。且勿拆卸控制器任何部件。
2、安裝時，單方向操作的“一”、“|”方向，可根據需要安裝，不用改變控制器。但應注意向前、向后、向左、向右控制器閉合方向。
　3、整機出廠時，操縱機構等部位均有潤滑脂，控制器均符合閉合表。使用前操縱手柄，觀查觸頭閉合指示桿與閉合表是否相符，如有誤請速與廠方聯系。
4、在運行過程是，如發現控制器觸頭磨損超過1/3時應更換觸頭盒，并注意交流、直流。
5、模擬量控制器，安裝及更換自整頓秩序有機或旋轉變壓器、電位器時，應注意電壓、規格、阻值，調整零位完畢后將自整角機或旋轉變壓器、電位器堅固即可。
6、定期將防塵皮套打開，向機構內滴油少許或涂抹少量甘油。
7、本產品嚴禁用含苯酚醛類溶劑清洗，嚴禁高溫烘烤。
訂貨須知

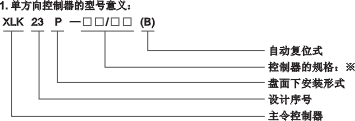

訂貨時須指明控制器的全稱型號。為方便用戶選用本控制器我們?cè)诟戒浿刑峁┝巳珖?guó)各系列主令控制器同XLK23P系列型號一覽表，您在訂貨時即可按LK23P產品所附型號一覽表及關合型訂購，我們都將滿足您的需求。
例如：
XLK23P-12/413臺，單方向操作。即關合表符合12/41的單方向盤面操作的控制器3臺。

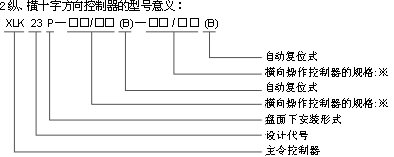

XLK23P-6/11-2/133臺，十字方向操作。即關合表符合6/11的縱方向操作。即關合表符合2/13的橫方向操作的控制器3臺。

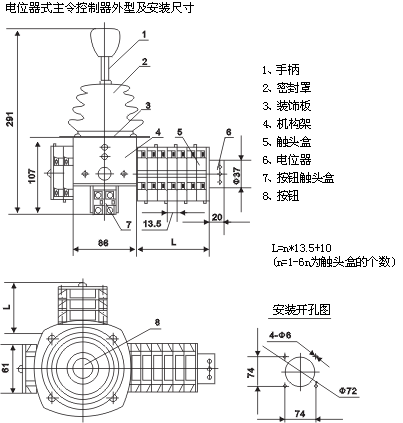

XLK23P-2/11-2/112臺，帶電位器，阻值2K（2K-02-2K）十字方向操作。即關合表符合2/11、帶電位器、操作方向?yàn)榭v、橫十字方向盤面操作的控制器2臺。

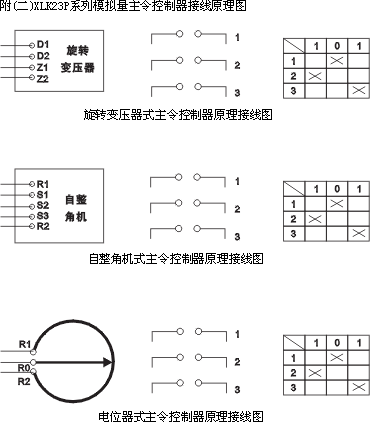

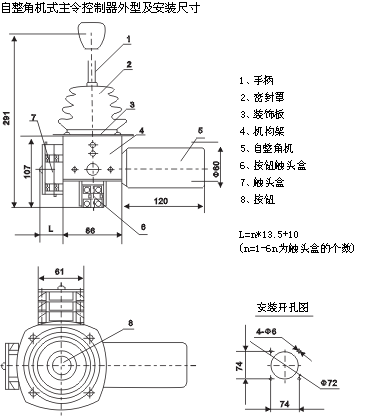

模擬量控制器。例：XLK23P-04B-404B2臺，十字方向操作。即自整角機型號為BD-404B操作方向?yàn)榭v、橫十字方向盤面操作的控制器2臺。本產品配制標準接線圖，見附（二）。
您如果對XLK23P產品關合表不熟悉也可以按LK1、LK5、LK16、LK17等關合表訂貨、我們都將及時為您準確提供所需XLK23P系列產品。
