LK□、LK5G系列主令控制器產品詳細說明：

概述

LK□、LK5G系列產品控制器是額定發熱電流為10安培的凸輪非調整式主令控制器（以下簡稱控制器），該產品適用于額定電壓至交流50HZ380伏及以下，直流220伏及以下，在傳動器裝置中作頻繁轉換控制線路之用，在不改變安裝尺寸的條件下是LK1、LK5系列較理想的換代產品。

控制器型號所代表的意義



型式和分類
按回路的電流分
直流主令控制器
交流主令控制器
按操作方式，傳動機構種類分：
手柄操作帶檔位主令控制器
手柄操作自復零位主令控制器
手柄操作帶齒輪主令控制器
連桿操作齒輪主令控制器

LK□、LK5G系列主令控制器技術參數
(一) 控制器觸頭的分?jǐn)嗄芰�達到交流AC-11、直流DC-11的要求見表1

表1

使用類別	額定工作電流（A）	接通條件			分?jǐn)鄺l件			通斷次數
AC-11	380 220	L（A）	U（V）	CosФ	L（A）	U（V）	CosФ	50
		28．6	418	0．7	28．6	418	0．7
		49．5	242	0．7	49．5	242	0．7
DC-11	380 220	L（A）	U（V）	T（ms）	L（A）	U（V）	T（ms）	50
		4．4	418	50	4．4	418	50
		8．8	242	50	8．8	242	50

（二）控制器在表2條件下，電壽命交流不少于100萬次，直流不少于40萬次接通與分?jǐn)唷１?

使用類別	額定工作電流（A）	接通條件			分?jǐn)鄺l件			通斷次數	操作頻率次/小時
AC-11	380	L（A）	U（V）	150	L（A）	U（V）	CosФ	100萬	1200
		2．6	380	CosФ	2.6	380	0.4
DC-11	220	L（A）	U（V）	0.7	L（A）	U（V）	CosФ（ms）	40萬	1200
		0.8	220	T（ms）	0.8	220	150

(三)控制器的機械壽命不少于300萬次

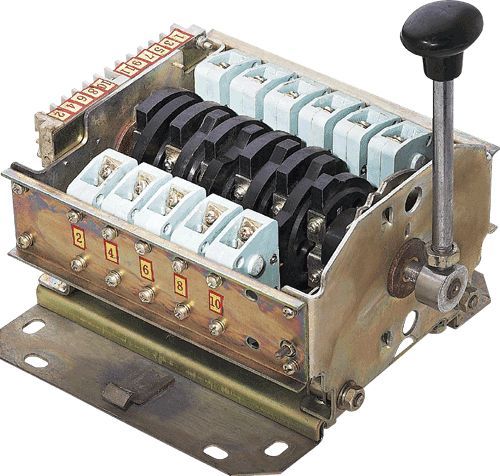

結構
LK□、LK5G系列控制器以冷沖鋼板代替?zhèn)鹘y(tǒng)的鑄鐵結構，整體采用平面布局直動式結構，具有體積小、重量輕、操作力小，壽命高的優點，主要部件有觸點盒、凸輪系統、棘輪系統。觸點盒加裝滅弧室，由三聚氫胺壓制而成。交流靠自然滅弧，直流靠永久磁吹滅弧，凸輪采用酚醛樹塑料壓制成。當操作手柄帶動凸輪轉動時，觸點即分開或關合，所控制的線路即分?jǐn)嗷蚪油ā?nbsp;

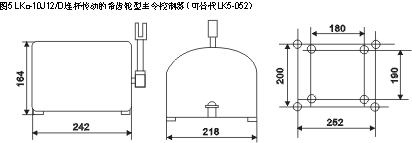

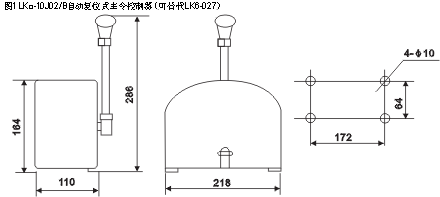

外型及安裝尺寸
LK□、LK5G系列主令控制器具有LK1系列、LK5系列、LK17系列等多種主令控制器的安裝孔，并具有各系列主控制器全部功能。是極為理想的更新?lián)Q代產品，或替代產品，見圖1~5

使用與維修

   （一）整機出廠時手柄不裝配，用戶按裝手柄時應先將定位件裝于軸端的平槽位置，將螺桿擰入定位壓在平槽之上，用板手將螺桿上端螺母順時針方向擰緊，使螺桿與軸端保持足夠壓力，然后將螺桿下端螺母擰固在定位件之上，使用中發現手柄松動，可按上述操作方法緊固。
   （二）在運行過程中，如發現控制器觸頭落滿灰塵或因拉弧產生的氧化顆粒影響接通時，需用干布或小鋼銼清理干凈，不許用砂紙清理觸點。
   （三）軸承及齒輪轉動部分應經常涂上潔凈的潤滑油。
訂貨須知

   訂貨時須指明控制器的全稱型號（規格、電流種類、觸點數目、操作方式、關合表）為方便用戶選用本控制器我們在附錄中提供了全國各系列主令控制器同LK□產品附關合表也可按LK1、LK5、LK15、LK16、LK17產品關合三月訂購，我們將滿足您的需求。例如：
LK□-10J12/41、3臺即約定發熱電流為10A，12個觸頭，關合表符合12/41的交流控制器3臺。
LK□-10Z-2/21B 3臺即約定發熱電流為10A，2個觸頭關合表符合2/21的直流控制器，自動復位式3臺。
LK□-10J11/72C 2臺即約定發熱電流10A，11個觸點，關合表符合11/72的交流控制器手柄操作帶齒輪型2臺。
您如果對LK□產品關合表不熟悉也可以按LK1、LK5等關合表訂貨如LK□-031/601、LK□-6/01、LK□051-816、LK□-027等我們都將及時為您準確提供所需產品。
注：本產品為右手操作，如您需要左手操作可在訂貨時指明。

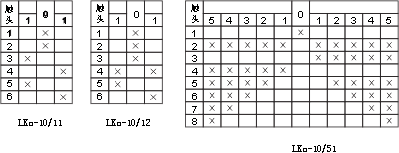

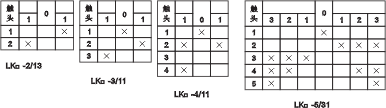

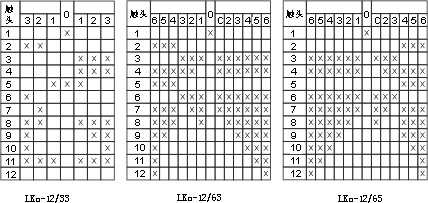

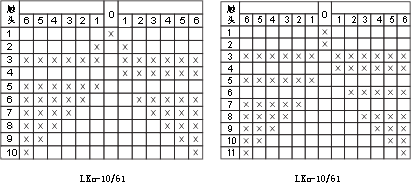

   后附所有關合表都是按外形圖所示的安裝方式時行操作，當手柄前推時（即零位的右邊部分關合），表示被控機構“上升”、“向前”。手柄后推時（即零位左邊部分關合）表示被控機構“下降”“向后”。
