產品名稱：

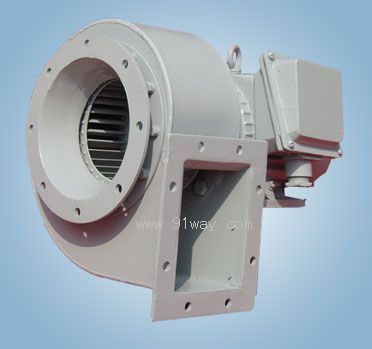

JCL(CLQ)系列艦船用離心通風機

型號規格：

放大圖片

產品類別：

常規產品 -- 泵閥管件 -- 離心風機

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916950330

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

JCL(CLQ)系列艦船用離心通風機產品詳細說明：

JCL(CLQ)系列艦船用離心通風機是按照GB11865《船用離心通風機》與GB11864《船用軸流通風機》國家標準、現行《鋼質海船入級和建造規范》、現行《中國人民解放軍海軍艦船建造規范》中的規定和要求進行設計制造。
產品經中國船級社檢驗合格，取得了產品船檢認可證書。并得到艦船裝備與研制的權威機構認可。

用途
JCL(CLQ)系列艦船用離心通風機可輸送空氣、含有鹽霧的海洋空氣和含有油霧等腐蝕性空氣。
通風機適用于軍船與民船上各種艙室的通風換氣，超聲波細胞粉碎機,恒溫水槽,無菌均質器,小型噴霧干燥機也適用于局部冷卻降溫，還適用于陸上各部門的適當場所。
JCL(CLQ)系列通風機可配用50Hz、380V或60Hz，440VY-J系列艦用三相異步電動機或Y-H系列船用三相異步電動機。

工作條件
環境溫度：-25～+50℃
空氣相對濕度：不大于95%
周期性搖擺：22.5～45°(搖擺周期5～10s)
持續橫傾：15°
持續縱傾：10°
振動：有
沖擊：有

JCL(CLQ)系列艦船用離心通風機特點
JCL(CLQ)型：
尺寸小、重量輕
低噪音、低振動
防腐性好
氣密性好
啟動力矩小
抗搖擺、振動和沖擊性強

JCL(CLQ)系列艦船用離心通風機結構型式
JCL(CLQ)型：
通風機為臥式、單級、單吸式結構，亦可制成立式結構。
通風機與電動機的聯接形式為直聯式，即葉輪直接裝在電動機軸上。
葉輪由鋁合金材料鉚接制成，并經靜、動平衡校正。
機殼、進風口等采用普通鋼質材料焊接而成，并制成氣密式結構。
通風機可制成逆轉(左轉)或順轉(右轉)：
逆轉(左轉)——從電動機端正視，葉轉按逆時針方向旋轉，以“L”表示。
順轉(右轉)——從電動機端正視，葉輪按順時針方向旋轉，以“R”表示。
通風機的出風口位置按葉輪轉向制成以下幾種基本型式。根據需要，出風口位置允許按30°或22.5°變化的其它型式。

風機型號 Type of the ventilator	流量 Folw rate m³/h	全壓 Total pressure Pa	靜壓 Static pressure Pa	轉速 Rotational speed r/min	電動機Motor			重量(kg) Weight
風機型號 Type of the ventilator	流量 Folw rate m³/h	全壓 Total pressure Pa	靜壓 Static pressure Pa	轉速 Rotational speed r/min	頻率 Freq Hz	功率 Power kw	型號Type	重量(kg) Weight
JCL-15	500 800	550 540	490 390	2920	50	0.75	Y-J80₁-2-H	25
JCL-15	600 960	780 645	590 470	3500	60	0.75	Y-J80₁-2-H	25
JCL-16	800 1200	600 590	490 340	2920	50	0.75	Y-J80₁-2-H	26
JCL-16	960 1400	860 840	705 490	3500	60	0.75	Y-J80₁-2-H	26
JCL-17	800 1200	695 685	590 440	2920	50	0.75	Y-J80₁-2-H	27
JCL-17	960 1400	1000 980	840 635	3500	60	0.75	Y-J80₁-2-H	27
JCL-18	1200 1500	810 810	635 540	2920	50	0.75	Y-J80₁-2-H	30
JCL-18	1400 1800	1165 1165	910 775	3500	60	1.1	Y-J80₂-2-H	30
JCL-19	1500 2000	900 880	735 590	2920	50	1.1	Y-J80₂-2-H	35
JCL-19	1800 2400	1295 1265	1060 840	3500	60	1.5	Y-J90S-2-H	35
JCL-20	800	245	195	1460	50	0.55	Y-J80X₁-4-H	30
JCL-20	960	350	285	1750	60	0.55	Y-J80X₁-4-H	30
JCL-20	1500 2000	1050 1030	880 735	2920	50	1.5	Y-J90S-2-H	42
JCL-20	1800 2400	1510 1480	1265 1060	3500	60	2.2	Y-J90L-2-H	42
JCL-21	2000 2500	1175 1165	930 785	2920	50	1.5	Y-J90S-2-H	42
JCL-21	2400 3000	1685 1675	1330 1125	3500	60	2.2	Y-J90L-2-H	42
JCL-22	2500 3000	1275 1255	980 830	2920	50	2.2	Y-J90L-2-H	45
JCL-22	3000 3600	1830 1805	1410 1195	3500	60	3	Y-J100L-2-H	52
JCL-23	2500 3000	1400 1410	1175 1080	2920	50	2.2	Y-J90L-2-H	48
JCL-23	3000 3600	2010 2030	1685 1550	3500	60	4	Y-J112M-2-H	60
JCL-24	1500 2000	410 360	340 245	1460	50	0.55	Y-J80L₁-4-H	40
JCL-24	1800 2400	590 520	490 350	1750	60	0.75	Y-J80L₂-4-H	40
JCL-24	3000 4000	1635 1560	1370 1080	2920	50	3	Y-J100L-2-H	45
JCL-24	3600 4800	2350 2235	1970 1550	3500	60	5.5	Y-J132S₁-2-H	75
JCL-25	2000 2500	430 430	340 295	1460	50	0.75	Y-J80L₂-4-H	44
JCL-25	2400 3000	670 640	540 440	1750	60	1.1	Y-J90S-4-H	44
JCL-25	4000	1910	1570	2920	50	4	Y-J112M-2-H	74
JCL-25	4800	2745	2255	3500	60	7.5	Y-J132S₂-2-H	105
JCL-27	2500 3000	510 510	390 340	1460	50	1.1	Y-J90S-4-H	48
JCL-27	3000 3600	735 735	560 490	1750	60	1.5	Y-J90L-4-H	48
JCL-29	2500 3000	625 570	540 440	1460	50	1.1	Y-J90S-4-H	63
JCL-29	3000 3600	860 810	775 635	1750	60	1.5	Y-J90L-4-H	63
JCL-30	3000 4000	645 635	540 440	1460	50	1.5	Y-J90L-4-H	65
JCL-30	3600 4800	930 910	775 635	1750	60	2.2	Y-J100L₁-4-H	73
JCL-32	4000 5000	745 735	590 490	1460	50	2.2	Y-J100L₁-4-H	75
JCL-32	4800 6000	1070 1060	840 705	1750	60	3	Y-J100L₂-4-H	77
JCL-33	4000 5000	920 795	685 590	1460	50	2.2	Y-J100L₁-4-H	78
JCL-33	4800 6000	1185 1135	990 840	1750	60	3	Y-J100L₂-4-H	80
JCL-34	5000 6000	860 840	685 590	1460	50	3	Y-J100L₂-4-H	81
JCL-34	6000 7200	1235 1215	990 840	1750	60	4	Y-J112M-4-H	94
JCL-36	5000 6000 7200	970 930 870	830 735 590	1460	50	4	Y-J112M-4-H	77
JCL-36	6000 7200 8600	1390 1330 1255	1195 1060 840	1750	60	5.5	Y-J132S-4-H	99
JCL-37	6000 7200	1010 990	830 735	1460	50	4	Y-J112M-4-H	102
JCL-37	7200 8600	1450 1420	1195 1060	1750	60	5.5	Y-J132S-4-H	124
JCL-39	6000	490	340	970	50	2.2	Y-J112M-6-H	105
JCL-39	7200	705	490	1160	60	2.2	Y-J112M-6-H	105
JCL-39	7200 9000	1185 1090	980 785	1460	50	5.5	Y-J132S-4-H	132
JCL-39	8600 10800	1705 1560	1410 1125	1750	60	7.5	Y-J132M-4-H	147
JCL-40	5000 6000	1215 1175	1080 980	1460	50	4	Y-J112M-4-H	106
JCL-40	6000 7200	1745 1685	1550 1410	1750	60	7.5	Y-J132M-4-H	143
JCL-42	6000 7200	590 540	490 390	970	50	2.2	Y-J112M-6-H	116
JCL-42	7200 8600	840 775	705 560	1160	60	3	Y-J132S-6-H	139
JCL-42	9000 12000	1305 1285	1080 880	1460	50	7.5	Y-J132M-4-H	158
JCL-42	10800 14000	1870 1840	1550 1265	1750	60	11	Y-J160M-4-H	211
JCL-44	7200 9000	635 600	490 390	970	50	3	Y-J132S-6-H	142
JCL-44	8600 10800	910 860	705 560	1160	60	4	Y-J132M₁-6-H	152
JCL-44	9000 12000	1480 1450	1275 980	1460	50	11	Y-J160M-4-H	214
JCL-44	10800 14000	2130 2090	1830 1410	1750	60	15	Y-J160L-4-H	232
JCL-46	9000	675	490	970	50	4	Y-J132M₁-6-H	158
JCL-46	10800	970	340	1160	60	5.5	Y-J132M₂-6-H	173
JCL-46	12000 15000	1610 1500	1275 980	1460	50	15	Y-J160L-4-H	220
JCL-46	14000 18000	2310 2155	1830 1410	1750	60	18.5	Y-J180M-4-H	292
JCL-48	9000 12000	735 655	590 390	970	50	4	Y-J132M₁-6-H	161
JCL-48	10800 14000	1060 940	840 560	1160	60	5.5	Y-J132M₂-6-H	177
JCL-48	12000 15000	1735 1695	1470 1275	1460	50	15	Y-J160L-4-H	241
JCL-48	14000 18000	2490 2440	2120 1830	1750	60	22	Y-J180L-4-H	245
JCL-50	12000	775	540	970	50	5.5	Y-J132M₂-6-H	181
JCL-50	14000	1110	775	1160	60	7.5	Y-J160M-6-H	221
JCL-50	15000 18000	1830 1795	1470 1275	1460	50	18.5	Y-J180M-4-H	246
JCL-50	18000 21000	2635 2580	2120 1830	1750	60	22	Y-J180L-4-H	350
JCL-52	12000 15000	930 850	735 540	970	50	7.5	Y-J160M-6-H	231
JCL-52	14000 18000	1330 1225	1060 775	1160	60	11	Y-J160L-6-H	255
JCL-54	15000	940	685	970	50	7.5	Y-J160M-6-H	242
JCL-54	18000	1350	990	1160	60	11	Y-J160L-6-H	266
JCL-56	15000 18000	1060 1010	830 685	970	50	11	Y-J160L-6-H	277
JCL-56	18000 21000	1520 1440	1195 980	1160	60	15	Y-J180L-6-H	372
JCL-58	18000	1155	880	970	50	15	Y-J180L-6-H	383
JCL-58	21000	1655	1265	1160	60	18.5	Y-J200L₁-6-H	388

JCL(CLQ)系列艦船用離心通風機（示意圖）
