DQT1系列起重機控制臺產品詳細說明：

適用范圍

DQT1系列起重機控制臺主要用于交流50HZ或60HZ電壓至380V和直流電壓至220V控制電路中，控制起重機運輸機械以及相類似的電氣控制設備中的電動機起動、調速、換向及制動。
DQT1系列起重機控制器是我廠采用德國先進技術開發的產品。
DQT1系列起重機控制器（以下簡稱控制器）符合德國VDE0660標準，同時符合JB/T6748-93《起重機控制臺》標準，產品性能達到國際九十年代初先進水平。

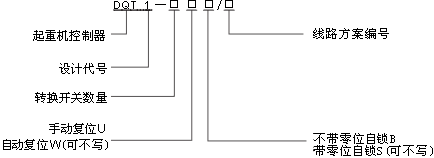

型號和型號含義
分類按操作方式可分為兩種控制器的型號及其含義如下：

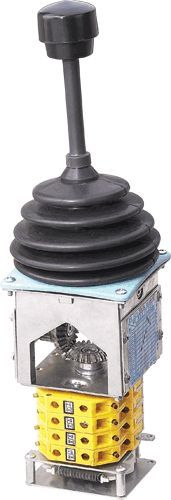

DQT1系列起重機控制臺結構概述

控制器
控制器是由操縱機構、轉換開關兩部分組成。操縱機構的手柄分別為圓形、方形和方形帶按鈕三種型式，機構的傳動為齒轉動。通過操作手柄動作，經齒輪傳動，帶動轉換開關中的凸輪轉動，以實現轉換開關觸頭組的開閉動作。當用戶需要時，控制器可帶有自動復位和零位自鎖，并可加裝電位器等。
為了避免由于起重機等設備的震動和意外碰撞使控制器發生誤動作，故操縱手柄上可安裝零位自鎖機構。如圖3所示，手柄由上、下兩半球組成，只有提握下半球時，才能使手柄離開零位，進行操作。如經常操縱手柄，感到操作不便，可將下半球提起順時針旋轉70°，則零位自鎖不起作用。
控制器手柄的最大操作角度為±42°，最大操作力為20N，控制檔位可在正反向0~6檔內任選。控制器最多可控制2臺轉換開關，手柄可作“+”或“米”字形操作，控制單個轉換開關時，只能作“1”字或“一”字形操作。每臺轉換開關的最多觸頭組數為12組。

DQT1系列起重機控制臺主要技術參數

基本使用類別	電源類別	額定絕緣Ui	約定發熱電流Ith	額定工作電壓Ue	額定工作電流le	額定控制容量
AC-15   DC-13	AC   DC	550V	10A	220	3．2A	720VA
				380	1．9A	720VA
				220	0．14A	30W

控制器適用于8h工作制和斷續周期工作制。額定操作率600次/h，短時允許不超過1200次/h、負載因數為40%。
控制器在額定操作率下的機械壽命為3×105次，電壽命在AC-15使用類別為6*105，在DC-13使用類別下為3*105次

DQT1系列控制器外形及安裝尺寸

DQT1系列起重機控制臺
