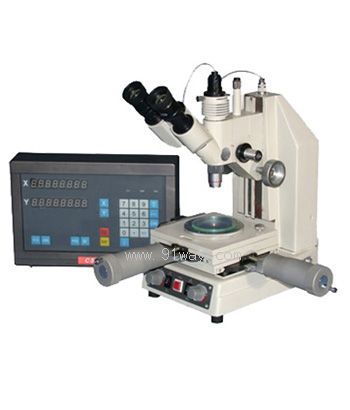

107JC數顯式精密測量顯微鏡產品詳細說明：

107JC數顯式精密測量顯微鏡為小型多用途的精密測量顯微鏡，結構緊湊、成像清晰、精度高，可作二維坐標的精密測量，及Z向的輔助測量。儀器帶有可調光的落射、透射和輔助照明裝置及多種濾色鏡，給各種復雜形狀的測量工作帶來很大方便。可連接CCD電視攝像頭，亦可連接計算機進行數據處理。

107JC數顯式精密測量顯微鏡規格

物 鏡		分劃目鏡		工作 距離	視場 直徑	總放大 倍率
放大倍率/數值孔徑	焦距	放大倍率	焦距
4×/0.1	28.8	10×	25㎜	17.5㎜	Φ4.5㎜	40×
10×/0.25	15.4			11.6㎜	Φ1.8㎜	100×
40×/0.65	4.4			0.66㎜	Φ0.45㎜	400×

1．物、目鏡放大倍率 （物鏡也可選其他倍率：5×； 20×； 25×； 60×； 100×）
2．測量工作臺 150×150×㎜ 玻璃平臺Φ72㎜
　　移動范圍：X—Y分辨率：50×50 ㎜ 分辨率：0.001㎜（數顯）
　　旋轉平臺：任意360°分辨率：5′（游標）
3．測量系統 精密光柵傳感器數顯表帶數據輸出
　　Z向輔助測量：0.001㎜/2㎜
4．鏡筒 雙目鏡筒 傾角： 45° 瞳距和屈光度可調
升降范圍： 粗動： 90㎜ 微調： 2㎜
5．照明系統 透射、反射和輔助照明12W/8V 可調光 帶濾光片
6．電源 220V / 50Hz 70W
