GNF38-12/630A型戶內環網柜隔離開關產品詳細說明：

LZFW-35GY型電流互感器采用我公司獨有技術，將戶外環氧樹脂與硅橡膠一體成型的復合絕緣形式，非一般形式的硅橡膠傘片粘接，產品整體牢固，屬新一代戶外型產品。廣泛應用于額定頻率50 Hz，額定電壓為35kV及以下戶外或戶內的電力系統中，同時作計量、測量及監控保護用。

GNF38-12/630A型戶內環網柜隔離開關特點
1、本產品采用戶外環氧樹脂，非繞組部分外敷硅橡膠一體全真空澆注成型，為全封閉式絕緣，支柱式結構。產品將戶外環氧樹脂工藝性好、散熱性能強的優點與硅橡膠抗紫外線能力強、增水性好、防霧閃及抗污閃能力強等優點充分結合，又相互補充不足，得到了良好的內絕緣及外絕緣性能。產品具有防霧穢及潮濕、抗污閃，抗冷熱沖擊性能優良，環境適應性好，憎水性及抗紫外線性能力強，耐老化及電弧，壽命長，可全面滿足戶外使用條件。
2、產品采用環形超微晶合金鐵芯及進口優質硅鋼片卷鐵芯。具有計量級精度高、誤差穩定、儀表保安系數低；保護級性能穩定、準確限值系數高。互感器功耗小，剩磁影響小等特點。
3、可根據用戶要求，生產為多變比，多級次組合。有利于電站擴容，有效節省投資。
4、產品可獨立安裝，也可為戶外斷路器及其它戶外設備配套安裝使用。具有安裝、更換方便，使用免維護的特點。

GNF38-12/630A型戶內環網柜隔離開關使用條件
全面滿足IEC185-87及GB1208-1997中規定的高海拔戶外產品使用條件，以及Ⅱ級防污穢等級要求。

GNF38-12/630A型戶內環網柜隔離開關基本技術參數
1、額定電壓 35 kV
2、額定海拔高度 ≤4000 m
3、額定絕緣水平 40.5/95/185 kV
4、額定一次電流 20～3000 A
5、額定二次電流 5A或1A
6、局部放電量符合GB1208-1997標準，視在放電量≤20 pC
7、動熱穩定電流：1秒熱電流=110 I1n； 動穩定電流=2.5 Ith
8、額定一次電流、級次組合及相應額定輸出關系額定一次電流

概述

GNF38-12KV 型系列戶內環網柜隔離開關，是為了適應固定式高壓柜，環網柜向緊湊型，小型化發展的需要而設計制造的。它具有三工位結構，全絕緣底板；并配有同軸鎖定和完善的機械連鎖機構，外形緊湊小巧。是緊湊型箱式開關柜最佳選配開關。

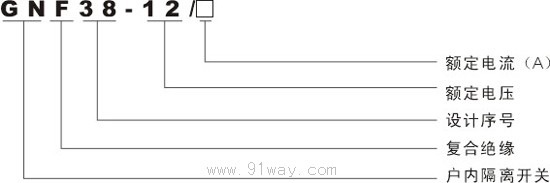

開關型號及含義



引用標準

GB1985-1989 交流高壓隔離開關和接地開關
IEC129-84 交流隔離開關和接地開關

正常使用條件

a. 周圍空氣溫度：上限+40℃ 下限-25℃
b. 海拔不超2000m
c. 相對濕度：日平均值不大于95％，月平均值不大于90％
d. 周圍空氣應不受腐蝕性或可燃性氣體，水蒸氣等明顯污染
e. 無經常性的劇烈震動

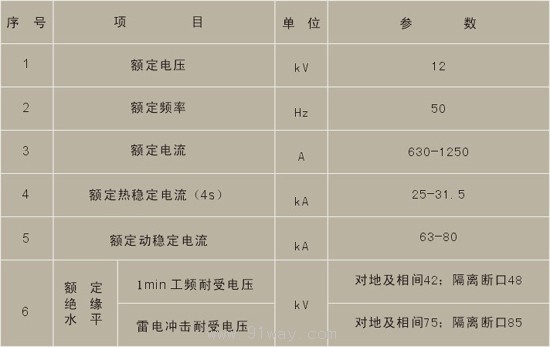

GNF38-12/630A型戶內環網柜隔離開關主要技術



主要結構特點

采用母線穿墻式整塊絕緣底板（APG工藝），外絕緣爬電比距可達24MM/kV,絕緣性能良好。
單斷點，三工位結構確保隔離開關合閘時不能接地，接地時不能合閘。
配有同軸手操機構和位置定位裝置。

安裝和調試

◇開箱后，應檢查產品有無破損和銹蝕，產品銘牌，合格證是否與訂貨單相符，裝箱清單是否與實物相符，完好無損。
清理表面灰塵和污垢。
檢查開關各主要連結部位的螺釘是否松動，如有上述情況，應進行旋緊調整。
對機械磨擦部位涂以工業凡士林油。
按高壓柜，環網柜的位置需要進行安裝，注意開關分閘時帶電部分與對地的絕緣距離大于125cm。
開關安裝好以后應無負荷操作3-5次，檢查分，合，接地標識是否和相應的操作益吻合，操作時不行有卡住等非正常現象。
動，靜觸頭接觸壓緊彈簧的壓力出廠時已調整好，用戶不必再調整。
開關與母線的連接處，接觸必須良好，固定可靠。

使用與維修

開關的分，合，接地的位置確定及鎖定，機械聯鎖動作，各位置標識均由操作機構完成。
操作前必須檢查其機構是否安全可靠。
先將面板上的扳手向操作軸方向撥動，然后松開，將手柄插入，按面板上的指示箭頭方向旋轉，操作到位后，面板上的扳手自動加到原位，再次操作只要重復上面的動作即可。
操作機構在出廠時其內部的配合滑動部位均涂以潤滑油脂，如用戶使用時發現操作有阻滯現象，可將前蓋打開，在滑動部位加涂潤滑油脂。
開關檢修不帶電進行，不允許帶負荷拉閘。
檢修中應對絕緣底座及絕緣支座的固定螺釘，動觸刀的彈簧壓緊情況，絕緣拉桿與絕緣拐臂連結銷上的軸用擋圈，絕緣拉桿與動觸刀的連結銷上的開口進行仔細檢查，如有異常須及時調整檢修。
檢修中發現靜觸頭及動觸刀的接觸位置，有灼損，發黑現象時不得使用銼刀銼低觸點，只可用砂紙砂光，然后涂以工業凡士林油脂。
檢修中應注意觀察動觸刀壓緊彈簧的變形情況，如有變形等情況須及時調整或更換。

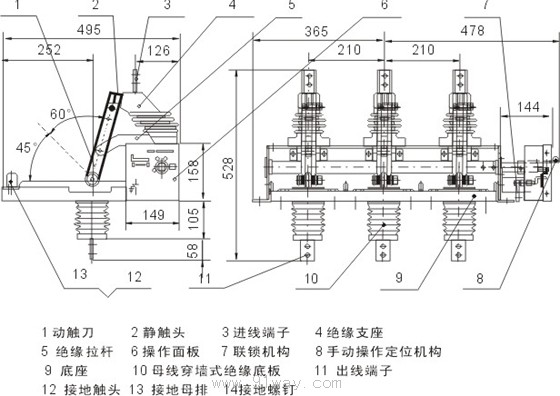

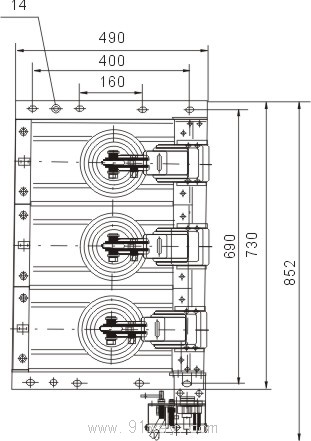

外形及安裝尺寸

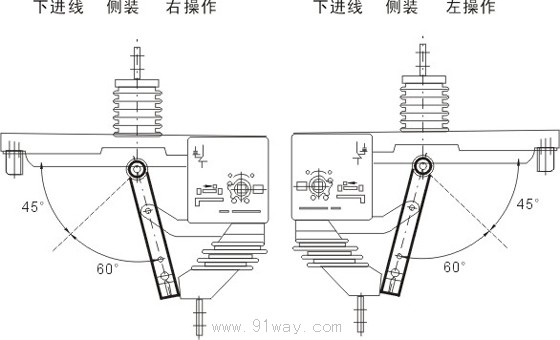

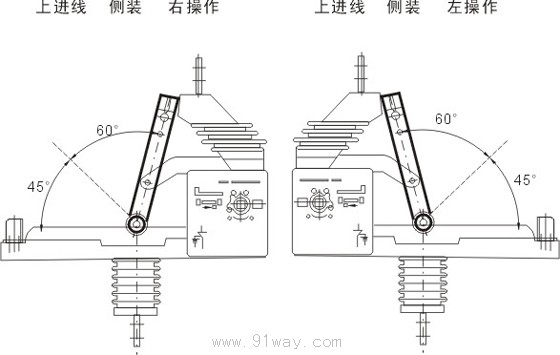

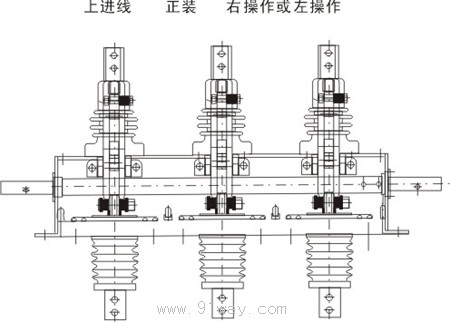

安裝方式

GNF38-12/630A型戶內環網柜隔離開關

額定一次電流 （A）	準確級組合	額定二次輸出（VA）
		0.2（0.2S）	0.5	10P10	10P20
20～600	0.2（0.2S）/10P	15	---	50	25
	0.5/10P	---	25
	10P/10P	---	---
	0.2（或0.2S）/0.5/10P	15	25	40	20
	0.2（或0.2S）/10P/10P
