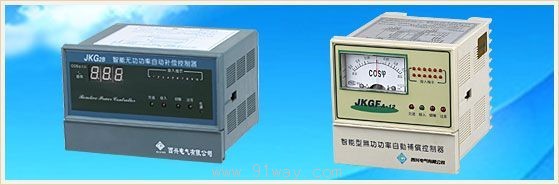

JKG系列無功功率自動補償控制器產品詳細說明：

一、概述
JKG系列無功功率自動補償控制器是按部頒ZBK44001－89＜低壓無功功率自動補償控制器＞專業標準研制的節能產品，可與各型號無功功率自動補償電容器屏配套使用。本機采用國內外先進技術，功能完善，抗干擾能力強，運行穩定可靠，補償精確，外型設計合理美觀，是低壓配電室平衡無功功率的理想儀器。

二、主要技術參數
1、控制器整定值及可調范圍：
　a.投入門限COSφ＝0.95　0.90－0.98連續可調
　b.切除門限COSφ＝0.99（滯后）　0.98（滯后）0.99（超前）連續可調。
　c.過電壓保護250V/433V　230V/400V-255V/442V 連續可調。
　d.欠電流封鎖300mA 100～400mA連續可調。
　e.延時時間　20±5秒　10－90秒　連續可調。
2、額定工作電壓Us交流220V　50Hz
3、電流取樣輸入ⅠS　交流＞5A　50Hz阻抗;< 0.2Ω
4、輸出回路數：4、6、8、10回路
5、繼電器觸點容量：交流220V　10V、380V　5A（阻性）
6、介電強度：連續
7、工作制：連續　可根據用戶要求提供帶自動認相功能的控制器。及取樣電壓380V、110V、控制器。

三、JKG系列無功功率自動補償控制器使用環境
　戶內
　海拔高度2500米
　環境溫度不超過40℃，不低于－5℃
　空氣溫度在40℃時不超過50%，22℃時不超過90%
　周圍環境無腐蝕性氣體，無導電性塵埃，無易燃易爆的介質。
　安裝地點無劇烈振動
　電壓波動范圍不大于－10%－＋15%。

四、無功功率自動補償控制器

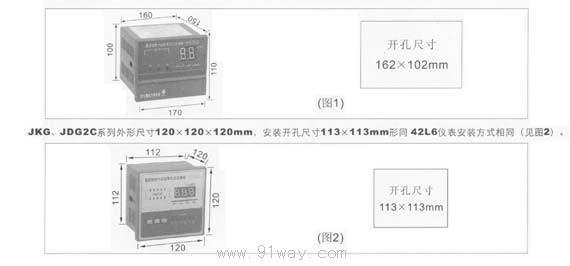

序	型號	規格	電壓	外形尺寸 （寬×高×深）	開孔尺寸 （寬×高）	主要特征
1	JKGF	4、6、8、 10回路	220V	170×110×150	162×102mm	1、自動循環投切 　2、指針表顯示COSφ
2	JKG	4、6、8、 10回路	220V	120×120×120	113×113mm 同42L6表	1、自動循環投切 　2、指針表顯示COSφ
3	JKGFC	4、6、8、 10回路	220V	170×110×150	162×102mm	1、自動循環投切 　2、數字顯示COSφ 　3、自動認相
4	JKG2B	4、6、8、 10回路	220V	170×110×150	162×102mm	1、自動循環投切 　2、數字顯示COSφ 　3、自動認相 　4、手動投切
5	JKG2C	4、6、8、 10回路	220V	170×110×150	113×113mm 同42L6表	1、自動循環投切 　2、數字顯示COSφ 　3、自動認相 　4、手動投切

可根據用戶要求提供帶自動認相功能的控制器。及取樣電壓380V、110V的控制器。

JKG系列無功功率自動補償控制器
