| 產品名稱: | HZ10D系列組合開關 | |||||
| 型號規格: | ![]() |
|||||
| 產品類別: | 常規產品 -- 低壓電器 -- 組合開關 | |||||
| 參考價格: | 廠價直銷 | |||||
| 產品品牌: | 國產 | |||||
| 產品產地: | 上海 | |||||
| 可供數量: | 批量 | |||||
| 供貨周期: | 現貨(或電詢) | |||||
|
||||||
| 產品簡介: |
|
|||||
適用范圍
HZ10D系列組合開關主要適用于交流50Hz或60Hz、額定工作電壓380V及以下,直流電壓220V及以下、額定電流至100A的電氣線路中,供手動不頻繁地接通、分斷與轉換交流電阻電感混合負載電路和直流電阻負載電路,也可用作直接控制小容量交流電動機。
符合標準
GB14048.3-1993
HZ10D系列組合開關正常的使用條件和安裝條件
1.正常使用條件
a)周圍空氣溫度上限為+40℃,且24h其內的平均值不超過+35℃。
周圍空氣溫度下限為-25℃。
b)安裝地點的海拔高度不超過2000m。
c)安裝地點的最高溫度為+40℃時,空氣的相對濕度不超過50%,在較低的溫度下可允許有較高的相對濕度,例如+20℃時可達90%,對由于濕度變化偶爾產生在產品上的凝露情況必須采取特殊的措施。
d)污染等級為3級。
e)安裝類別為Ⅲ類。

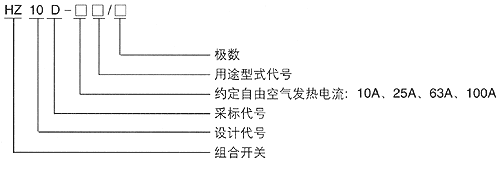

HZ10D系列組合開關型號及其含義
分類
按安裝型式分有板前接線式和板后接線式。
按開關用途分:
a)單電源開關;b)兩電源或兩電路換接開關(代號P);c)三電路換接開關(代號S);d)四電路換接開關(代號G);e)控制小容量交流電動機開關(代號N);
按開關的極數分有單極、二極、三極、四極。
按開關接觸系統節數分有一節、二節、三節、四節、五節、六節。
主要使用類別

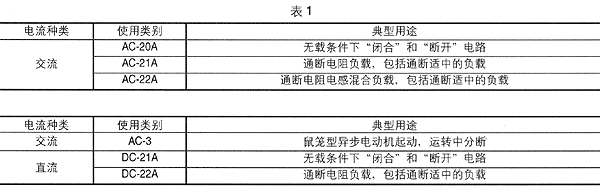

分類表1給出了組合開關的主要使用類別代號。

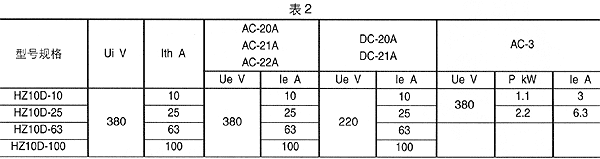

表2給出了組合開關的額定值

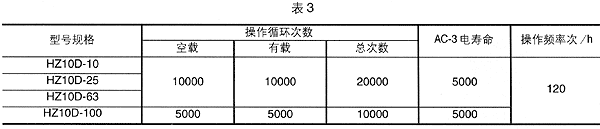

表3給出了組合開關的操作循環次數和電壽命。

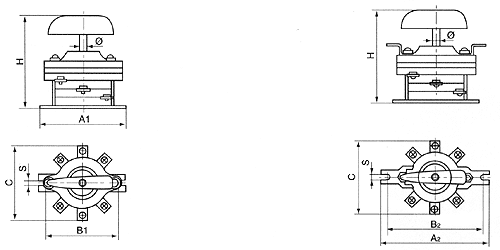

外形及安裝尺寸

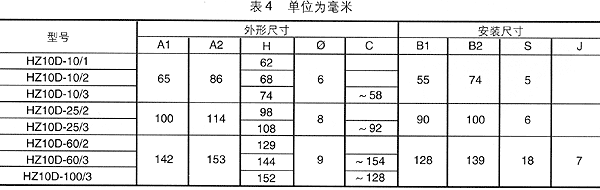

HZ10D系列組合開關表4給出了圖1 ~ 圖3中的各相關尺寸
訂貨須知
1.訂貨時須寫明:
a)產品型號規格及名稱;
b)安裝型式(板前接線式或板后接線式);
c)數量;
d)供貸時間、到貨地點、收貨單位、收貨人。
2.訂貨時型號規格、安裝形式和數量書寫示例:
a)HZ10D-10 / 3板后接線式 50臺;
b)HZ10D-63/ 2板前接線式 10臺。
