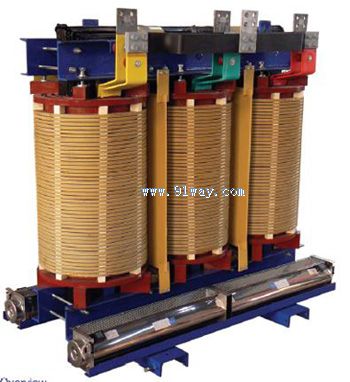

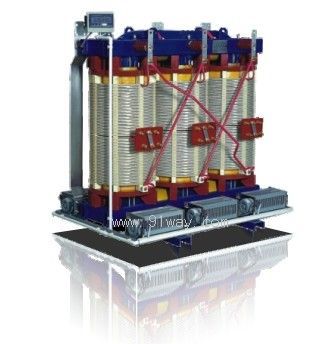

SGB11-R卷鐵芯H級非包封線圈干式電力變壓器產品詳細說明：

SGB11-R卷鐵芯H級非包封線圈干式電力變壓器為復合截面卷鐵芯H級非包封干式變壓器，創造性的改變了傳統變壓器的磁路結構和變壓器的整體布局，使得產品在各項技術達到了國際先進水平。同時在節能，環保方面有顯著的優勢。本產品三相空載電流平衡，空載損耗和空載電流更低，同比國家標準分別下降40%和80%，體積和重量更小和噪聲更低，越來越受到用戶的青睞。產品廣泛應用于高層建筑、購物中心、機場、地鐵、車站、碼頭、石油、化工、核電站、核潛艇、居民密集區、輕軌、電廠等需防火、防爆等場所。

SGB11-R卷鐵芯H級非包封線圈干式電力變壓器型號含義
S—————— 三相
G —————— 干式（空氣絕緣）變壓器
B —————— 低壓箔式線圈
□ —————— 技術水平代號
R —————— 卷鐵芯
□——————額定容量(KVA)
□——————電壓等級(KV)

SGB11-R卷鐵芯H級非包封線圈干式電力變壓器技術參數

額定容量：50/80/100/125/160/200/250/315/400/500/630/800/1000/1250/1600/2000/2500KVA
阻抗阻抗：4%/6%

額定容量KVA	聯結組 標號	電壓組合（KV）			空載電流  %	空載損耗  W	負載損耗     （145℃）W	阻抗電壓 %	噪聲水平
		高壓KV	高壓分接范圍%	低壓KV
30	Yyn0 或 Dyn11	6 6.3 6.6 10 10.5 11	±5% 或 ±2× 2.5%	0.4	2.5	200	790	4	42
50					2.2	255	1200		42
80					.20	325	1730		43
100					1.9	360	2060		46
125					1.7	435	2470		46
160					1.7	505	2950		46
200					1.6	585	3780		46
250					1.6	685	4440		48
315					1.4	795	5330		48
400					1.4	940	6300		50
500					1.4	1080	7550		50
630					1.2	1260	8800		50
630					1.2	1210	92900	6	50
800					1.2	1525	10990		52
1000					1.1	1785	12680		52
1250					1.1	2145	14860		53
1600					1.1	2460	17200		54
2000					0.9	2980	20190		54
2500					0.9	3600	23500		59
