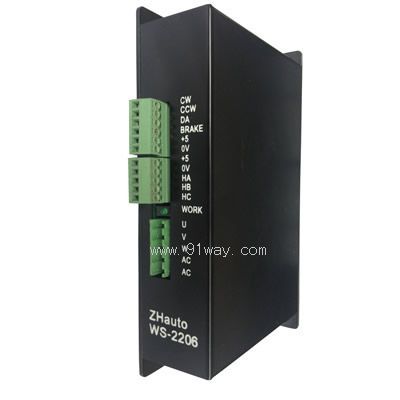

WS2206無刷電機驅動器采用美國高性能專用無刷直流電機驅動芯片，該驅動器適合驅動中小型無刷直流電機。由于采用新型的PWM技術，使電機運行速度高，振動小，噪音低，運行平穩。

1、特點：
1.1電源：交流電壓110V-220VAC
1.2 PWM頻率不小于12kHz
1.3驅動電流最大達6A,也可根據用戶要求設計
1.4外形尺寸：156*105*75
1.5重量：1.18kg
2.引腳說明
2.1 AC端為交流110-220VAC輸入或外接直流電源。
2.2 U端為電機U相。
2.3V端為電機V相。
2.4W端為電機W相。
2.5 +5V端為霍爾元件電源+端，驅動器提供。
2.6 GND端為霍爾元件電源0V端,驅動器提供
2.7 HALL A 為A相霍爾元件
2.8 HALL B 為B相霍爾元件
2.9 HALL C 為C相霍爾元件
2.10 CW端為電機正向旋轉使能端，低電平有效，即與COM端導通有效；
2.11 CCW端為電機反向旋轉使能端，低電平有效，即與COM端導通有效
2.12AD端為電機調速端，電壓范圍0-5V;
2.13F（Hz）端為霍爾頻率輸出。
3.電氣特性（（Tj=25℃）
3.1電源交流電壓110-220VAC或直流電壓小于350VDC
3.2最大輸出電流6A, 也可根據用戶要求設計
3.3絕緣電阻大于100MΩ
4.使用環境條件：
4.1冷卻方式：自然冷卻或強制風冷
4.2溫度：0℃--+50℃
4.3濕度：40—89%RH
4.4使用環境:盡量避免粉塵及腐蝕性氣體。
5.驅動器接線：
一個完整的無刷直流電機驅動控制系統應包括無刷直流電機、無刷直流電機驅動器、直流電源及控制信號。以下是一典型的系統接線圖：
