NK系列鎖緊精密螺母產品詳細說明：

NK系列鎖緊精密螺母

材質： 42CrMo4 調質 硬度：HRC28 °~32° 螺紋精度：ISO 4H精密車削 平面偏擺：0.005mm
鎖定方式為利用鋼材本身的彈性，以軸向鎖固，強制鎖定。本產品特別針對工作環境惡劣、螺帽易于松脫的場合，其鎖定能力為傳統螺帽 3 倍以上，為其特異優點。 NK設計的鎖定方式，因?yàn)檠b配上的誤差，故無法確保平面與螺紋的垂直偏擺為其缺點。

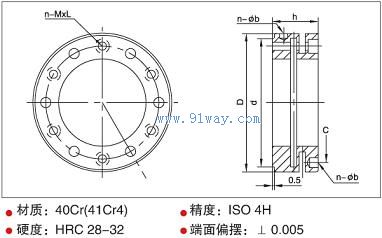

產品規格	螺紋和螺距	D	h	d	n-m x L	n-	Øb	c	MAX.Nm
NK  16-1.5	M16x1.5	34	18	29	4-M4x12	4	4	24	3.5
NK  17-1	M17x1.0	37	18	32	4-M4x12	4	4	26	3.5
NK  18-1.5	M18x1.5	38	18	33	4-M4x12	4	4	28	3.5
NK  20-1	M20x1.0	40	18	35	4-M4x12	4	4	30	3.5
NK  20-1.5	M20x1.5	40	18	35	4-M4x12	4	4	30	3.5
NK  22-1.5	M22x1.5	42	18	37	4-M4x12	4	4	32	3.5
NK  24-1.5	M24x1.5	44	18	39	4-M4x12	4	4	34	3.5
NK  25-1.5	M25x1.5	45	20	40	4-M4x14	4	5	35	3.5
NK  26-1.5	M26x1.5	45	20	40	4-M4x14	4	5	35	3.5
NK  27-1.5	M27x1.5	46	20	43	4-M4x14	4	5	37	3.5
NK  28-1.5	M28x1.5	46	20	43	4-M4x14	4	5	37	3.5
NK  30-1.5	M30x1.5	48	20	45	4-M4x14	4	5	39	3.5
NK  32-1.5	M32x1.5	50	22	47	4-M4x16	4	5	41	3.5
NK  33-1.5	M33x1.5	51	22	48	4-M4x16	4	5	42	3.5
NK  35-1.5	M35x1.5	53	22	50	4-M4x16	4	5	44	3.5
NK  38-1.5	M38x1.5	56	22	53	4-M4x16	4	5	47	3.5
NK  39-1.5	M39x1.5	56	22	53	4-M4x16	4	5	47	3.5
NK  40-1.5	M40x1.5	58	22	55	4-M4x16	4	5	49	3.5
NK  42-1.5	M42x1.5	60	22	55	4-M4x16	4	5	51	3.5
NK  45-1.5	M45x1.5	68	22	63	6-M4x18	6	6	57	3.5
NK  48-1.5	M48x1.5	69	25	65	6-M4x18	6	6	58	3.5
NK  50-1.5	M50x1.5	70	25	66	6-M4x18	6	6	60	3.5
NK  52-1.5	M52x1.5	72	25	68	6-M4x18	6	6	62	3.5
NK  55-1.5	M55x1.5	75	25	71	6-M4x18	6	6	65	3.5
NK  55-2	M55x2.0	75	25	71	6-M4x18	6	6	65	4.5
NK  56-1.5	M56x1.5	75	25	71	6-M4x18	6	6	65	4.5
NK  58-1.5	M58x1.5	82	26	77	6-M5x20	6	6	70	4.5
NK  60-1.5	M60x1.5	84	26	79	6-M5x20	6	6	72	4.5
NK  60-2	M60x2.0	84	26	79	6-M5x20	6	6	72	4.5
NK  62-1.5	M62x1.5	86	28	82	6-M5x20	6	6	75	4.5
NK  64-1.5	M64x1.5	86	28	82	6-M5x20	6	6	75	4.5
NK  65-2	M65x2.0	88	28	84	6-M5x20	6	6	77	4.5
NK  68-1.5	M68x1.5	93	28	87	6-M5x20	6	7	80	4.5
NK  68-2	M68x2.0	93	28	87	6-M5x20	6	7	80	4.5
NK  70-1.5	M70x1.5	95	28	89	6-M5x20	6	7	82	4.5
NK  70-2	M70x2	95	28	89	6-M5x20	6	7	82	4.5
NK  72-1.5	M72x1.5	97	28	91	6-M5x20	6	7	84	4.5
NK  75-1.5	M75x1.5	100	28	94	6-M5x20	6	7	87	4.5
NK  75-2	M75x2	100	28	94	6-M5x20	6	7	87	4.5
NK  80-2	M80x2	110	32	103	6-M6x22	6	8	95	8
NK  85-2	M85x2	115	32	108	6-M6x22	6	8	100	8
NK  90-2	M90x2	120	32	113	6-M6x22	6	8	105	8
NK  95-2	M95x2	125	32	118	6-M6x22	6	8	110	8
NK  100-2	M100x2	130	32	123	6-M6x22	6	8	115	8
NK  105-2	M105x2	135	32	128	6-M6x22	6	8	120	8
NK  110-2	M110x2	140	32	133	6-M6x22	6	8	125	8
NK  115-2	M115x2	145	34	137	6-M6x22	6	8	130	8
NK  116-2	M116x2	145	34	137	6-M6x22	6	8	130	8
NK  120-2	M120x2	155	36	146	6-M6x25	6	8	136	8
NK  125-2	M125x2	160	36	150	6-M6x25	6	8	140	8
NK  130-2	M130x2	165	36	155	6-M6x25	6	8	148	8
NK  130-3	M130x3	165	36	155	6-M6x25	6	8	148	8
NK  140-2	M140x2	180	38	168	8-M6x25	8	10	160	8
NK  140-3	M140x3	180	38	168	8-M6x25	8	10	160	8
NK  150-2	M150x2	190	38	178	8-M6x25	8	10	170	8
NK  150-3	M150x3	190	38	178	8-M6x25	8	10	170	8
NK  160-3	M160x3	205	40	190	8-M8x30	8	10	178	18
NK  170-3	M170x3	215	40	203	8-M8x30	8	10	193	18
NK  180-3	M180x3	230	40	215	8-M8x30	8	10	205	18
NK  190-3	M190x3	240	40	225	8-M8x30	8	10	215	18
NK  200-3	M200x3	245	40	233	8-M8x30	8	10	223	18
NK  220-3	M220x3	265	40	253	8-M8x30	8	10	243
NK  220-4	M220x4	265	40	253	8-M8x30	8	10	243
NK  240-3	M240x3	285	42	275	8-M8x30	8	12	263
NK  260-3	M260x3	305	42	295	8-M8x30	8	12	283
NK  260-4	M260x4	305	42	295	8-M8x30	8	12	283
NK  280-4	M280x4	325	42	315	8-M8x30	8	12	303
NK  300-4	M300x4	345	42	335	8-M8x30	8	12	323
