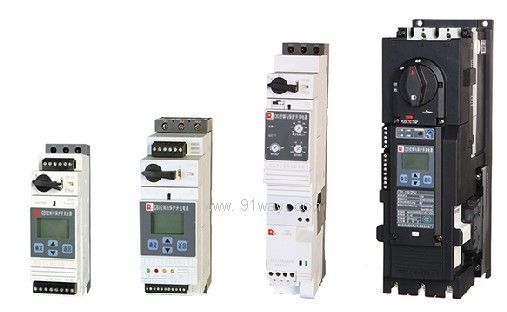

CB1系列控制與保護開關電器產品詳細說明：

CB1系列控制與保護開關電器（以下簡稱CB1）將斷路器、接觸器、過載繼電器以及隔離器的主要功能集成一體，具有短路分斷能力高、使用壽命長、協調配合特性好、保護功能全、智能化程度高、系統設計簡化、安裝調試方便、節能節材等特點，有效的減少了電機控制系統中的產品種類、規格及數量，解決了分立元件之間的協調配合特性問題，是低壓配電與控制系統中一種理想的基礎元件。

CB1系列控制與保護開關電器主要用于交流50Hz，額定工作電壓400V、690V，額定電流自0.15A至125A的電動機的控制與保護，適用于頻繁操作控制，能夠接通、承載、分斷正常條件下包括規定的運行過載條件下的電流，且能夠接通在規定時間內承載并分斷規定的非正常條件下的電流，如短路電流。

CB1系列額定工作電壓AC400、690V/50Hz
CB1系列額定工作電流12A、32A、125A
CB1系列極數為三極
CB1系列具有隔離功能
CB1系列使用類別為AC-43
CB1系列具有隔離功能
CB1系列符合以下標準
IEC60947-1及GB 14048.1 總則
IEC60947-6-2及GB 14048.9 控制與保護開關電器（設備）
CB1系列控制與保護開關電器獲國家強制性產品認證CCC標志。

2.正常使用條件
周圍空氣溫度-5℃～+40℃，且24h的平均值不超過+35℃；
安裝地點的海拔不超過2000m；
空氣的相對濕度在最高溫度為+40℃時不超過50％；在較低溫度下可以允許有較高的相對濕度，例如20℃時達到90％，對由于溫度變化偶爾產生的凝露應采取特殊的措施；
污染等級為3級；
主電路安裝類別為Ⅲ，輔助控制電路為Ⅱ；
CB1系列應安裝在無爆炸危險和無導電塵埃、無足以腐蝕金屬和破壞絕緣的地方。

項目			技術參數
型號			CB1-12				CB1-32		CB1-63	CB1-125
主電路	約定自由空氣發熱電流Ith(A)		12				32		63	125
	額定工作電流Ie(A)		12				32		63	125
	使用類別		AC-43
	額定工作電壓Ue(V)		AC400，690/AC50Hz
	額定絕緣電壓Ui(V)		690							800
	額定沖擊耐受電壓Uimp(kV)		6							8
	極數		3
	額定運行短路分斷能力Ics(kA)	AC400V	50							150
		AC690V	4							15
	總分斷時間(ms)		3
智能控制器(脫扣器)	脫扣器額定電流Iet(A)		0.6	1.4	5	12	18	32	63	125
	整定電流范圍Ir1(A)		0.15~0.6	0.35~1.4	1.25~5	3~12	4.5~18	8~32	32~63	63~125
	整定電流范圍代號		R1	R2	R3	R4	S1	S2	T	U
	對應Iet的被控制電動機最大額定功率Pe(kW)	AC400V	0.12	0.37	1.5	5.5	7.5	15	30	55
		AC690V	0.25	0.75	3	7.5	11	22	30	110
控制特性	額定控制電源電壓Us(V)		AC230/AC50Hz
	最大功耗(W)		4						7
	動作時間(ms)	閉合	<85
		斷開	<75
	機械壽命(萬次)		1200							500
	電氣壽命(AC-43)(萬次)	AC690V	4
		AC400V	150				120		100
	操作頻率(次/h)		1200（負載因數為40%）						600（負載因數為40%）	1200（負載因數為25%）
輔助觸頭	輸出數量		ZA控制器：3NO3NC；ZL、ZP、ZM、ZF、EJ、EF、ES控制器：1NO1NC
	輸出容量		詳見樣本
外殼防護等級		前面板	IP40
		接線區域	IP20							-
注1：額定工作電壓為AC690V時，應使用相間隔板； 注2：CB1-32、63在AC690V時，最大工作電流分別為21A、45A，控制器整定電流Ir1不應大于最大工作電流； 注3：EJ、EF、ES控制器適用于CB1-12、32。
