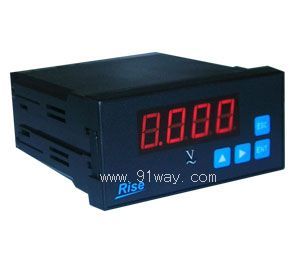

PK-V系列可編程電壓表是傳統數顯儀表的更新換代產品,本產品除有傳統產品的顯示功能外,還具有可編程功能,DC4-20mA模擬量變送輸出,RS485通訊接口,繼電器報警輸出。儀表采用高性能微處理器,高精度AD芯片,具有穩定性高,外形美觀,電磁兼容性好等特點。
PK-V系列可編程電壓表技術參數
| 輸入信號 |
交流45~65Hz或直流電壓信號,0~600V |
| 采樣速率 |
4000次/秒 |
| 允許過載 |
1.2倍量程 |
| 測量精度 |
優于0.2級 |
| 顯示方式 |
4 位0.36/0.56/0.8 英寸高亮度LED 數碼管顯示 |
| 顯示倍率 |
1~2000可設定 |
| 顯示更新 |
約3次/秒 |
| 工作電源 |
AC220V±10%,功耗<2W |
| 工作環境 |
溫度: -10℃~50℃;濕度: 20%~90%(無凝露)。 |
| 可選功能 |
| 通訊接口 |
二線制RS485通訊,標準MODBUS-RTU 通訊規約 |
| 變送輸出 |
DC 4~20mA(負載電阻≤300Ω) |
| 報警輸出 |
2路上下限繼電器開路輸出,觸點容量:AC240/7A,DC28V/10A |
PK-V系列可編程電壓表選型表
| 型號 |
說 明 |
| PK |
□□□U |
□ |
□ |
□ |
□ |
可編程智能電壓表 |
外 形 尺 寸 |
F48U |
|
|
|
|
48*48mm |
| B96U |
|
|
|
|
48*96 mm |
| F96U |
|
|
|
|
96*96 mm |
| B80U |
|
|
|
|
80*160mm |
| RS-485通訊 |
0 |
|
|
|
無通訊接口 |
| 1 |
|
|
|
RS-485接口 |
| 變送輸出 |
0 |
|
|
無變送器輸出 |
| 1 |
|
|
4-20mA變送輸出 |
| 報警輸出 |
0 |
|
無報警輸出 |
| 1 |
|
繼電器報警輸出 |
| 輸入量程 |
X |
0~600V輸入 |
