| 產品名稱: | 160LY系列永磁直流力矩電動機 | |||||
| 型號規格: | ![]() |
|||||
| 產品類別: | 常規產品 -- 電機產品 -- 直流力矩電機 | |||||
| 參考價格: | 廠價直銷 | |||||
| 產品品牌: | 國產 | |||||
| 產品產地: | 上海 | |||||
| 可供數量: | 批量 | |||||
| 供貨周期: | 現貨(或電詢) | |||||
|
||||||
| 產品簡介: |
|
|||||
|
型 號 |
峰 值 堵 轉 |
最大空載 轉速 |
連 續 堵 轉 |
轉矩靈敏度 |
反電勢系數 |
電樞轉動慣量 |
電磁時間常數 |
質 量 | ||||||
|
轉 矩 |
電 流 |
電 壓 |
功 率 |
轉矩 |
電 流 |
電 壓 |
功 率 | |||||||
|
(N·M) |
(A) |
(V) |
(W) |
(r/min) |
(N·M) |
(A) |
(V) |
(W) |
N.m/A |
v/r. min-1 |
Kg.m2×10-5
|
ms |
Kg | |
|
160LY51 |
4.9 |
3.8 |
27 |
102.6 |
160 |
3.43 |
2.66 |
18.9 |
50.27 |
1.29 |
0.135 |
588 |
3 |
2.6 |
|
160LY52 |
4.9 |
2.1 |
48 |
100.8 |
160 |
3.43 |
1.47 |
33.6 |
49.39 |
2.33 |
0.244 |
588 |
3 |
2.6 |
|
160LY53 |
4.9 |
1.7 |
60 |
102 |
160 |
3.43 |
1.19 |
42 |
49.98 |
2.88 |
0.3 |
588 |
3 |
2.6 |
|
160LY54 |
7.35 |
4.4 |
27 |
118.8 |
130 |
5.145 |
3 |
18.9 |
56.7 |
1.67 |
0.178 |
843 |
4 |
3.9 |
|
160LY55 |
7.35 |
2.5 |
48 |
120 |
130 |
5.145 |
1.75 |
33.6 |
58.8 |
2.94 |
0.308 |
843 |
4 |
3.9 |
|
160LY56 |
7.35 |
1.9 |
60 |
114 |
130 |
5.145 |
1.33 |
42 |
55.86 |
3.87 |
0.405 |
843 |
4 |
3.9 |
160LY系列永磁直流力矩電動機外形及安裝尺寸:
1.組裝圖

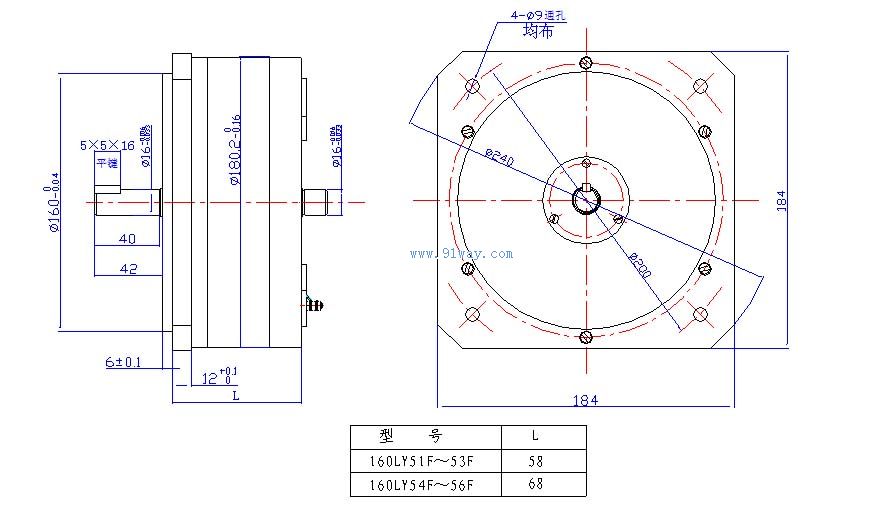

(a)端部止口及螺孔安裝,安裝形式如(圖1)

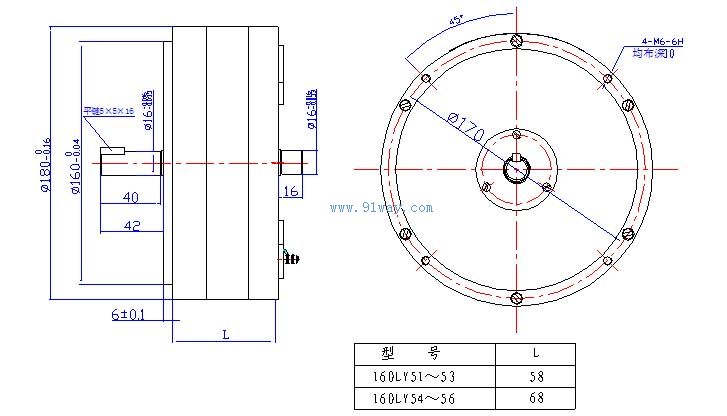

(b)方形凸緣安裝,安裝形式如(圖2)

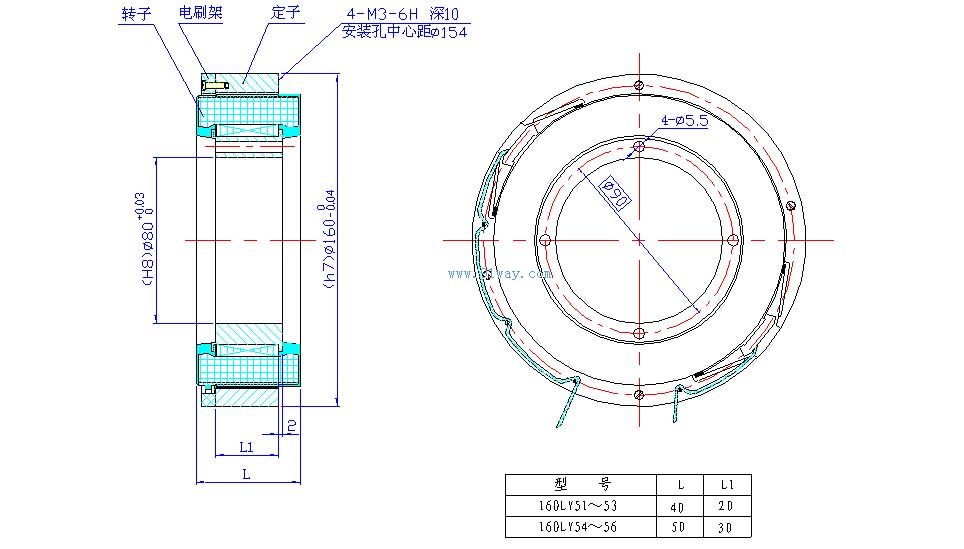

2.分裝式
安裝尺寸應符合(圖3)
