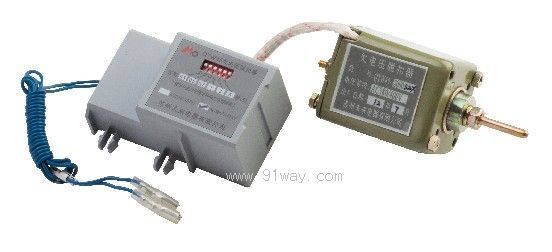

QTW框架斷路器欠電壓脫扣器產品詳細說明：

QTW欠電壓脫扣器作用是檢測斷路器進線端電壓，當受保護電路中的工作電壓下降到電壓電壓的35%~70%時，自動斷開斷路器切斷負載電源，使該斷路器連接的負載電器設備免受低電壓的損壞。
符合GB 14048.1《低壓開關設備和控制設備 總則》標準要求
符合GB 14048.2《低壓開關設備和控制設備 低壓斷路器》標準要求

功能結構
具有瞬時動作和延時動作，延時時間檔位可調
分為助吸式和自吸式兩種結構
數字電路控制，抗干擾能力強，能通過各項EMC、EMI試驗
能與DW45、DW450各電流規格框架斷路器配套

QTW框架斷路器欠電壓脫扣器性能參數

開關殼架	電壓規格	穩定電流（mA）	穩定功耗（W）	脫扣力（N）	脫扣行程
800~1600A	AC400V	27	10.8	≥12	≥9
	AC230V	42	9.7
2000~6300A	AC400V	65	26	≥10	≥8
	AC230V	100	23

典型接線圖或外形圖

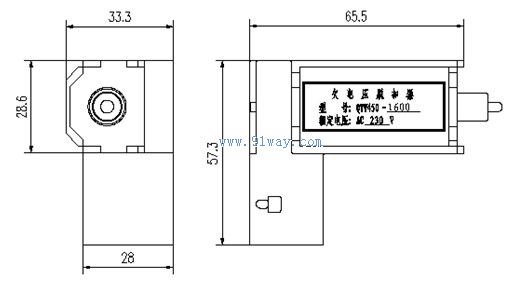

QTW框架斷路器欠電壓脫扣器800~1600A欠電壓脫扣器外形圖

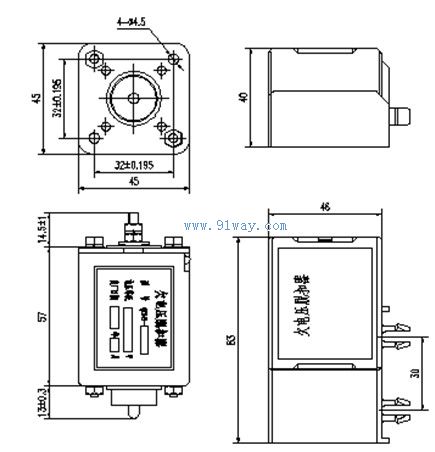

2000~6300A欠電壓脫扣器外形圖
