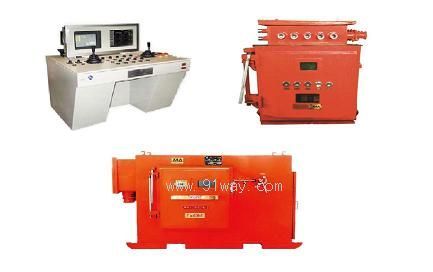

ZJK-1140/660煤礦用提升機絞車保護控制裝置產品詳細說明：

ZJK-1140（660）煤礦用提升機、絞車保護控制裝置

一、 系統組成
礦用隔爆兼本質安全型提升機、絞車保護控制裝置由礦用隔爆兼本安型控制箱、礦用本質安全型絞車保護控制裝置操作臺、礦用隔爆兼本質安全型交流變頻器以及各種保護傳感器組成。
1) 主要用途及適用范圍
適用于有爆炸性混合物（甲烷混合物）和煤塵的礦井生產環境，能夠配合各種礦用絞車專用機電設備，如礦用隔爆型軟起動器、礦用隔爆型變頻器等，實現礦用絞車的各種控制要求等功能。
本系統配之以各種礦用絞車專用保護裝置，如測速、拉線、掉道、斷繩、過卷、斷繩等等，加之自帶的電機電流顯示、帶速顯示，拉線對位指示、故障指示和設備運行指示，能夠滿足礦用絞車各種監控要求和保護要求。
本系統能夠構成形式多樣地集控網，實現遠程控制和通訊，也能夠與其他的監控系統進行各種協議的通訊。另外本系統還具有操作簡單、性能可靠，免維護等優點，是礦用絞車理想的電氣控制系統。
2) 執行標準
隔爆性能符合GB 3836.2-2010 《爆炸性環境 第2部分：由隔爆外殼“d” 保護的設備》的要求。技術性能符合MT 872-2000《煤礦用帶式輸送機保護裝置技術條件》、企標Q/JH 018-2012的要求。

二、 ZJK-1140/660煤礦用提升機絞車保護控制裝置技術特征
現場總線技術：僅用一根屏蔽線即可完成通訊功能，實現了控制的智能化。
1) 全數字化設計：將軸編碼器應用于絞車電控，實現數字化的行程、速度、給定等數字化控制，其中數字化的主令控制器和手閘控制器等具有控制準確、操作方便、故障率低等特點。
2) 強大的軟件功能：提高了系統的穩定性和可靠性。
3) 模塊化設計：將系統多個功能集成為不同的電路模塊。
4) 主控臺設計：采用性能優越的進口可編程控制器作為主要控制器件，兩套plc相互冗余，構成安全回路雙線制。
5) 抗干擾設計：符合GB/T13926電磁兼容性要求，系統安全可靠。
6) 完善的防雷系統：主控臺內設置有完善的防雷系統，有效地提高了系統抵抗自然災害的能力。
7) 工業控制人機界面：顯示絞車的各種靜、動態參數，如速度、行程、油壓、速度圖、力圖、打點次數及各種開關量的狀態。此外顯示屏中設置了故障記憶和故障態。
8) ups電源：不間斷電源為控制回路供電，保證系統電磁兼容性指標的實現；當發生突然停電，保證了二級制動的有效性。
9) 語言報警：可連續不斷地用語言播放故障位置，有效縮短了故障的查找時間。
10) 多種運行方式：提升系統能完成提升機手動、自動、檢修、故障開車等各種運行方式的控制要求。

三、ZJK-1140/660煤礦用提升機絞車保護控制裝置主要配置表：

名 稱	型號	防爆型式
礦用隔爆兼本安型控制箱	KXJ1140、660	Exd[ib]IMb
礦用本質安全型絞車保護控制裝置操作臺	ZJK-24T	Exd[ib]IMb
礦用隔爆兼本質安全型交流變頻器	BPJ1-315（250）/660	Exd[ib]IMb
礦用本質安全型雙向急停開關	KHJ10/18(D)	ExibI
礦用本質安全型跑偏傳感器	GEJ15/30(D)	ExibI
礦用本質安全型速度傳感器	GSH3.6(D)	ExibI
