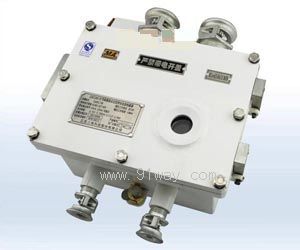

GKD36V礦用隔爆兼本安型饋電狀態傳感器產品詳細說明：

GKD36V礦用隔爆兼本安型饋電狀態傳感器 （以下簡稱傳感器） 是一種礦用隔爆兼本質安全型保護設備。傳感器可與其它相關設備配套使用，饋電功能，能夠監視斷電后被斷設備是否繼續工作。

GKD36V礦用隔爆兼本安型饋電狀態傳感器使用環境要求
設備使用環境條件要求如下：
a) 環境溫度：0℃～40℃；
b) 濕度：≤95%；
c) 大氣壓力：80kPa～110kPa；
d) 煤礦井下有甲烷爆炸性氣體混合物，但無破壞絕緣的腐蝕性氣體的Ⅰ類場合；
e) 無顯著振動和沖擊的場合。

GKD36V礦用隔爆兼本安型饋電狀態傳感器主要技術指標
供電電壓及電流
a) 額定工作電壓：18V.DC，工作電壓范圍：(13～24)V.DC；
b) 工作電流：≤60mA。
輸入輸出信號
饋電輸入電壓
饋電輸入電壓范圍為(36～1140)V.AC。
輸出信號 5mA/0mA 電流信號
a) 設備有電時，輸出電流為(5±0.5)mA；
b) 設備失電時，輸出電流為(0±0.5)mA。
+5mA/-5mA 電流信號
a) 設備有電時，輸出電流為(5±0.5)mA；
b) 設備失電時，輸出電流為(-5±0.5)mA。
無源接點信號
a) 接點容量：直流 24V/0.1A；
b) 設備失電，常閉接點斷開(截止)，兩輸出端之間的漏電阻應不小于 100kΩ。
c) 設備有電，常開接點閉合(導通)，且灌入電流為 2mA 時，兩輸出端之間電壓應不高于 0.5V。
1/5mA 電流信號
a) 設備有電時，輸出電流為(5±0.3)mA；
b) 設備失電時，輸出電流為(1±0.15)mA。
信號傳輸距離
使用電纜的單芯截面積為 1.5mm2時，傳感器與關聯設備的最大傳輸距離應不小于 2km。
