產品名稱: |

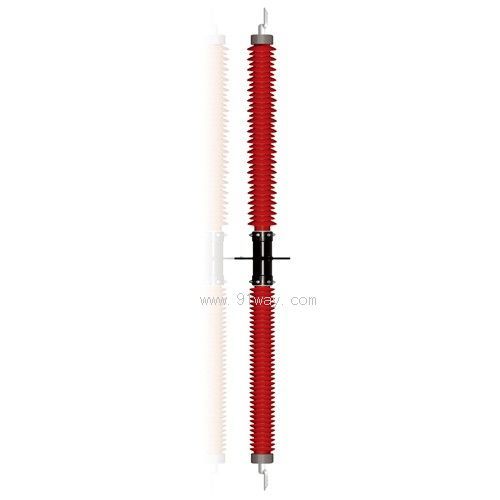

FCRG2-12~252kV干式電容型穿墻套管
|
|
型號規格: |
|

放大圖片 |
|
產品類別: |
常規產品 -- 高壓電器
-- 高壓穿墻套管 |
|
參考價格: |
廠價直銷 |
|
產品品牌: |
國產 |
|
產品產地: |
上海 |
|
可供數量: |
批量 |
|
供貨周期: |
現貨(或電詢) |
|
|
|
|
產品簡介: |
|
FCRG2-12~252kV干式電容型穿墻套管產品詳細說明:
FCRG2-12~252kV干式電容型穿墻套管由載流體、電容芯體、外護套、傘裙、法蘭、端部結構等主要部件組成。法蘭上設有測量端子,進行局部放電和介質損耗因數測量時將其打開使用,正常運行時應可靠接地。產品兩端為設備線夾。
參考標準
GB/T 4109-1999 《高壓套管技術條件》
產品型號
FCRG2 -L- 1 / 2
F:有機復合主絕緣
R:電容型 G:干式、硅橡膠外絕緣
2:設計序列號,表示第2次設計
-L為帶LRB型貫穿式電流互感器,若無CT,則沒有-L
其中: 1 :額定電壓,單位:kV
2 :額定電流,單位:A
產品特點
干式電容型絕緣、不充油、無氣無瓷
抗污穢水平高
免維護
使用條件
環境溫度:-50℃~+50℃
海拔高度:標準設計為1000m,超過1000m時, 按照GB 311進行修正
FCRG2-12~252kV干式電容型穿墻套管主要性能指標
額定電壓Ur: 12kV 、24kV、40.5kV 、72.5kV 、126kV 、252kV
額定電流Ir:≤4000A(更大電流需特殊定做)
絕緣水平:(見下表)
溫升:不超過85K
電氣試驗
60s工頻耐受、局放測試、介損和電容量等
運行維護
免維護
訂貨須知
需提供額定電壓、額定電流,如附設有LRB型電流
互感器,還需提供二次繞組數量及其性能參數(如額定電流比,繞組準確級,額定負荷等參數);
