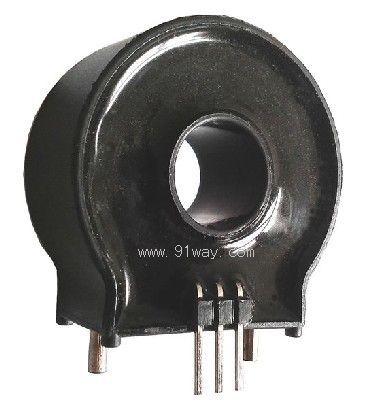

產品名稱： | CSM080EET5系列霍爾電流傳感器 | ||||
| 型號規格： |   放大圖片 |
|||||
| 產品類別： | 常規產品 -- 低壓電器 -- 電流傳感器 | |||||
| |
參考價格： | 廠價直銷 | ||||
| 產品品牌： | 國產 | |||||
| 產品產地： | 上海 | |||||
| |
可供數量： | 批量 | ||||
| 供貨周期： | 現貨(或電詢) | |||||
 |
|
|||||
| |
產品簡介： |
|
||||
|
CSM080EET5系列霍爾電流傳感器參數 | |||||
|
型號 |
CSM025EET5 | CSM040EET5 | CSM080EET5 | ||
|
IPN |
原邊額定輸入電流 |
25 |
40 |
80 |
A |
|
IP |
原邊電流測量范圍 |
0～±25 |
0～±40 |
0～±80 |
A |
|
VOUT |
副邊額定輸出電壓 |
2 |
V | ||
|
KN |
匝數比 |
1:2000 |
|||
|
VC |
電源電壓 |
+5(±5%) |
V | ||
|
IC |
電流消耗 (額定電流時) |
22.5 |
30 |
50 |
mA |
|
Vd |
絕緣電壓 |
在原邊與副邊電路之間2.5KV有效值/50Hz/1分鐘 |
|||
|
εL |
線性度 |
<0.2 |
%FS | ||
|
X |
精度 |
TA=25℃ VC=+5V ±1 |
% | ||
|
V0 |
零點失調電壓 |
TA=25℃ 2.5±0.02 |
V | ||
|
VOM |
磁失調電壓 |
IP→0 <±0.02 |
V | ||
|
VOT |
失調電壓溫漂 |
IP=0 TA=-40～+125℃ <±0.5 |
mV/℃ | ||
|
VST |
增益電壓溫漂 |
IP=0 TA=-40～+125℃ <±0.5 |
mV/℃ | ||
|
Tr |
響應時間 |
<1 |
μs | ||
|
f |
頻帶寬度(-1dB) |
DC～100 |
kHz | ||
|
TA |
工作環境溫度 |
-40～+125 |
℃ | ||
|
TS |
貯存環境溫度 |
-40～+125 |
℃ | ||
|
RS |
副邊線圈內阻(TA=25℃) |
40 |
Ω | ||
|
標準 |
Q/320115QHKJ01-2010 | ||||
CSM080EET5系列霍爾電流傳感器
