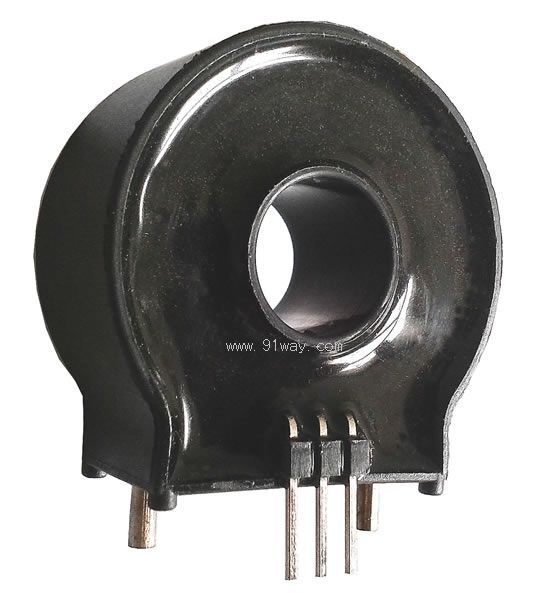

產品名稱： | CSM100EE系列霍爾電流傳感器 | ||||
| 型號規格： |   放大圖片 |
|||||
| 產品類別： | 常規產品 -- 低壓電器 -- 電流傳感器 | |||||
| |
參考價格： | 廠價直銷 | ||||
| 產品品牌： | 國產 | |||||
| 產品產地： | 上海 | |||||
| |
可供數量： | 批量 | ||||
| 供貨周期： | 現貨(或電詢) | |||||
 |
|
|||||
| |
產品簡介： |
|
||||
|
CSM100EE系列霍爾電流傳感器參數 | ||||||
|
|
型號 |
CSM025EE | CSM050EE | CSM075EE | CSM100EE | |
|
IPN |
原邊額定輸入電流 |
25 |
50 |
75 |
100 |
A |
|
IP |
原邊電流測量范圍 |
0～±37.5 |
0～±75 |
0～±112.5 |
0～±150 |
A |
|
ISN |
副邊額定輸出電流 |
25 |
25 |
37.5 |
50 |
mA |
|
KN |
匝數比 |
1:1000 |
1:2000 |
1:2000 |
1:2000 |
|
|
RM |
測量電阻(額定輸入電流時) |
0～495 |
0～470 |
0～290 |
0～205 |
Ω |
|
VC |
電源電壓 |
±15(±5%) |
V | |||
|
IC |
電流消耗 |
10+IS |
mA | |||
|
Vd |
絕緣電壓 |
在原邊與副邊電路之間2.5KV有效值/50Hz/1分鐘 |
| |||
|
εL |
線性度 |
<0.1 |
%FS | |||
|
X |
精度 |
TA=25℃ ±0.8 |
% | |||
|
V0 |
零點失調電流 |
TA=25℃ ±0.02 |
mA | |||
|
VOM |
磁失調電流 |
IP→0 <±0.02 |
mA | |||
|
VOT |
失調電流溫漂 |
IP=0 TA=-25～+85℃ <±0.005 |
mA/℃ | |||
|
Tr |
響應時間 |
<1 |
μs | |||
|
f |
頻帶寬度(-1dB) |
DC～100 |
kHz | |||
|
TA |
工作環境溫度 |
-25～+85 |
℃ | |||
|
TS |
貯存環境溫度 |
-40～+100 |
℃ | |||
|
RS |
副邊線圈內阻(TA =25℃) |
35 |
60 |
60 |
60 |
Ω |
|
|
標準 |
Q/320115QHKJ01-2010 | ||||
CSM100EE系列霍爾電流傳感器
