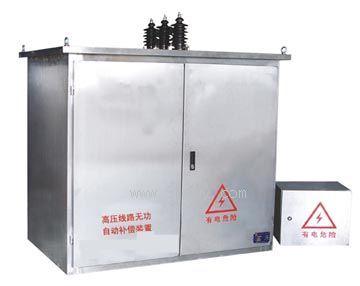

TBBWZ系列高壓線路無功自動補償裝置產品詳細說明：

TBBWZ系列高壓線路無功自動補償裝置適用于6-10kV輸電線路中，安裝于戶外柱上。作為提高功率因數，降低線路損耗，改善電壓質量之用。

工作條件
1、安裝方式：戶外柱上安裝；
2、環境溫度：-40℃～+50℃；
3、海拔高度：≤1000m：
4、風速：≤35m/s；
5、周圍無腐蝕性氣體或蒸氣，無導電性或爆炸性塵埃。

TBBWZ系列高壓線路無功自動補償裝置主要技術參數
1、額定電壓：6-10kV；
2、額定頻率：50Hz；
3、補償容量：30-900kvar；
4、二次控制電壓：AC220V；
5、主回路工頻耐壓：42kV/mi；
6、輔助回路耐壓：2.5kV/min；
7、雷電沖擊耐壓：75kV；
8、使用壽命：300000次以上。

產品特點
1、電容內置熔絲和放電電阻，斷電后自放電，確保運行安全；
2、電容器可內置或外置，容量最好按1：2配置，可實現三級投切；
3、可按電壓、功率因數、無功電流等方式自動投切；
4、具有過壓、欠壓、過流、缺相保護功能；
5、裝置既可自動投切，也可以手動投切，方便用戶調試和操作。采 用高壓真空接觸器開關投切電容，可頻繁投切，具有壽命長，安 全可靠，免維護等特點；
6、采用先進水平的智能無功補償控制器作為控制核心，可顯示電 路各項參數，如：電流、電壓、有功、無功、功率因數、電流 電壓畸變率、諧波含有率等。并將每日正點數據與日統計數據 保存200天以上，最長可達800天。控制器具有“四遙”(遙測、 遙控、遙調、遙信)功能；
7、采用現場和遠程通訊，可實現實時、定時召喚各項電力參數，修 改控制參數，遠程投切電容。采用短距離(30～50m)無線通訊 可實現掌上電腦數據現場抄表；
8、電容配置每組最小容量50kvar，最大容量900kvar，配置可為一 組固定，一組自動投切，或兩組自動投切。

TBBWZ系列高壓線路無功自動補償裝置結構特征
1、跌落式熔斷器，作為短路保護并兼作隔離開關，上端從高壓線路進線，下端接避雷器及箱體；
2、避雷器，作吸收操作過電壓之用；
3、密封開關箱體，頂部是進線用套管，箱體內有電壓互感器(作真空開關操作電源及電壓保護用)、電流互感器、真空接觸器。其他控制器、指示燈等均裝在控制箱內，該箱與高壓部分隔離；
4、電容外置式，箱體側面有出線套管，電容分布在箱體一側，分別接到此出線套管上。箱體頂部是防雨蓋，并有吊環作吊裝之用，開關箱體安裝在兩電桿之間的平臺上，控制箱固定在電桿上；
5、取樣用電流互感器，在線路中A相安裝專用的戶外開啟式電流互感器。

補償容量和方式的選擇
若線路補償前功率因數COSφ11，補償后為COSφ2，線路有功功率為P，補償容量 Q(kvar)=p()如果P為線路經常負荷的有功功率，COSφ2可選得高一些，如果P為線路上最大有功，COSφ2可選得低一些。為降低成本，線路上應裝設一組固定補償，其容量由線路上的配變容量決定。選擇原則是不大于配電的空載容量，約為配變的5～10％左右。線路上小容量配變且總容量大可選大些，這樣選擇即使線路上沒有負荷也不會過補。如線路上最大負荷與經常負荷相差不是太大，可選一組固定一組自動投切，如兩者相差較大，則選兩組按1：2的自動投切，一般均可達到補償要求。固定補償也可單獨安裝，它包括跌落式熔斷器、避雷器和電容器，一般應安裝在線路負荷中心的后面。安裝地點應這樣選擇：如采用無功控制時應安裝在線路首端，應該讓70％以上負荷電流流過取樣電流互感器。如果是電壓控制，應安裝在線路末端；一般距線路首端3/2至4/3處。不論哪種控制，都應盡可能靠近線路的負荷中心，避免無功遠距離傳送而增大線損。電壓控制常用于線路末端電壓較低的地方。如電壓特別低，它是用過補的方法提高電壓。在此情況下，一般不必安裝昂貴的取樣電流互感器。

訂貨須知
1、需補償線路的電壓等級；
2、提供該線路一年內的有功功率、無功功率，最大電流，最小電流、平均電流統計表；
3、該線路變壓器網絡布置圖，及各變壓器裝機容量；
4、補償容量和補償方式，電容內置或外置；
5、補償組合方式：自動或自動加固定；
6、單桿安裝或雙桿安裝；
7、控制方式：無功、電壓、時間；
8、殼體采用冷軋鋼或是不銹鋼。
