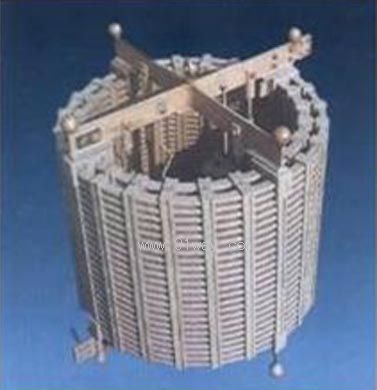

XZK系列阻波器產品詳細說明：

1、XZK系列阻波器由電感形式的主線圈、調諧元件及避雷器組成，串聯在高壓輸電線上載波信號連接點與相鄰的電力系統元件（如母線、變壓器等）之間,用以阻塞高頻信號向通信方向傳送，從而達到高頻通信的穩定傳輸。為傳輸遙測、遙控、繼電保護信號、電話、電傳等信號提供載波通道。產品技術條件符合GB/T7330國標和IEC353國際標準。
2、結構性能
阻波器由主線圈、調諧元件和 避雷器組成。
主線圈用裸鋁扁線繞制而成，根據額定電流等級，設計成徑向雙層，匝間用玻璃鋼墊塊絕緣。（B級耐熱），徑向層間用玻璃鋼工字形撐條間隔，經絕緣凈漆，熱固化處理，具有良好的整體強度。
主線圈用上下吊架夾持，用若干根玻璃鋼絕緣螺桿和無磁性鋼拉桿緊（每根抗拉強度大于110KN），調諧元件和避雷器裝于其中。
調諧元件由電容器、調諧電感和電阻組成，與主線圈電感構成諧陣電路，對載波頻率呈高阻抗，對于工頻電流呈低阻抗。其中電容器，根據絕緣要求分別采用30KV-120KV耐壓的薄膜介質電容器，調諧電感用高絕緣繞組線繞制成空芯線圈，經浸漆和灌封處理，具有防潮和耐高電壓性能。
避雷器采用符合JB/T6479-92《交流電力系統線路阻波器用有串聯間隙金屬氧化物避雷器》標準的專用避雷器。其功能是在大氣雷電或操作過電壓時，限制在一定范圍內，以保護主線圈和調諧元件。

3.XZK系列阻波器工作環境
使用地點：戶外；
環境溫度：－50～＋55℃
相對濕度：不大于90%；
最大覆雪厚度：30mm
最大覆冰厚度：15mm
最大風速：50m/s
污穢等級：Ⅲ級
地震烈度：10度
水平加速度：0.2g
垂直加速度：0.1g
海拔高度：不大于5500m；
工業頻率：50Hz；
大氣環境：無損壞性氣體或過量的粉塵；
4、安裝說明
A、掛式安裝
中小型阻波器為中心單吊環，大型阻波器為單吊點、雙吊點、三吊點供用戶選擇。中小型阻波器可用絕緣子串直接掛裝在輸電線上，也可懸掛于龍門架上。在大風地區，阻波器上的下吊環可用絕緣子串倒V形固定，以免阻波器晃動引起事故。掛式安裝時，阻波器接線端子的上下連接線長度應適當，使阻波器保持垂直狀態。
B、座式安裝
中小型阻波器為單點支持式，大型阻波器為多點支持式。安裝時由用戶把座架等附件安裝于阻波器下吊架的固定板上。座架下部與支柱絕緣子連接固定。小型阻波器也可直接座裝在耦合電容上端。
阻波器使用條件：
使用地點：戶外；
環境溫度：－50～＋55℃
相對濕度：不大于90%；
最大覆雪厚度：30mm
最大覆冰厚度：15mm
最大風速：50m/s
污穢等級：Ⅲ級
地震烈度：10度
水平加速度：0.2g
垂直加速度：0.1g
海拔高度：不大于5500m；
工業頻率：50Hz；
大氣環境：無損壞性氣體或過量的粉塵；

4、XZK系列阻波器頻率范圍 單位：KHz

	頻段號					單頻最低頻率
電感量	1	2	3	4	5	6KHZ	4KHZ
0.2mH	260/500	224/360	192/228	144/196	130-170	95	79
0.3mH	208/500	172/300	124/268	128/184	120/164	78	65
0.5mH	160/500	124/268	100/168	84/124		62	51
1.0mH	84/500					45	40
1.5mH	64/500	40/84				32
2.0mH	40/500

阻波器使用條件：
使用地點：戶外；
環境溫度：－50～＋55℃
相對濕度：不大于90%；
最大覆雪厚度：30mm
最大覆冰厚度：15mm
最大風速：50m/s
污穢等級：Ⅲ級
地震烈度：10度
水平加速度：0.2g
垂直加速度：0.1g
海拔高度：不大于5500m；
工業頻率：50Hz；
大氣環境：無損壞性氣體或過量的粉塵；

XZK系列阻波器型號及技術參數

型號	額定電流 A	額定電感 mH	額定短時電流			強度 kg
			有效值 kA	持續時間 s	半波峰值 kA		直徑 mm	高度 mm	重量 kg
XZK-200-0.5/5	200	0.5	5	1	12.8	600	500	538	20
XZK-200-1.0/5	200	1.0	5	1	12.8	600	500	775	28
XZK-400-0.5/10	400	0.5	10	1	25.5	1000	530	560	45
XZK-400-1.0/10	400	1.0	10	1	25.5	1000	608	740	65
XZK-400-2.0/10	400	2.0	10	1	25.5	1000	608	902	90
XZK-500-0.5/12.5	500	0.5	12.5	1	32	600	460	560	55
XZK-500-1.0/12.5	500	1.0	12.5	1	32	1000	640	740	80
XZK-500-2.0/12.5	500	2.0	12.5	1	32	1000	640	902	102
XZK-500-0.5/16	630	0.5	16	2	40.8	1000	550	652	54
XZK-500-1.0/16	630	1.0	16	2	40.8	1000	666	860	101
XZK-500-2.0/16	630	2.0	16	2	40.8	1000	772	1086	139
XZK-630-0.5/16	630	0.5	16	2	40.8	1000	550	652	54
XZK-630-1.0/16	630	1.0	16	2	40.8	1000	666	860	101
XZK-630-2.0/16	630	2.0	16	2	40.8	1000	772	1086	139
XZK-630-0.5/20	630	0.5	20	2	51	1000	540	820	80
XZK-630-1.0/20	630	1.0	20	2	51	1000	825	980	140
XZK-630-2.0/20	630	2.0	20	2	51	1000	825	1350	189
XZK-630-0.5/25	1000	0.5	25	2	63.75	1000	550	850	110
XZK-630-1.0/25	1000	1.0	25	2	63.75	1000	845	1100	170
XZK-630-2.0/25	1000	2.0	25	2	63.75	1500	845	1450	230
XZK-800-0.5/20	800	0.5	20	2	51	1000	540	820	85
XZK-800-1.0/20	800	1.0	20	2	51	1000	825	980	145
XZK-800-2.0/20	800	2.0	20	2	51	1500	825	1350	200
XZK-800-0.5/25	1000	0.5	25	2	63.75	1000	550	850	110
XZK-800-1.0/25	1000	1.0	25	2	63.75	1000	845	1100	170
XZK-800-2.0/25	1000	2.0	25	2	63.75	1500	845	1450	230
XZK-800-0.5/31.5	1250	0.5	31.5	3	80.4	1000	940	870	150
XZK-800-1.0/31.5	1250	1.0	31.5	3	80.4	1500	940	1050	200
XZK-800-2.0/31.5	1250	2.0	31.5	3	80.4	2000	940	1450	310
XZK-1000-0.5/25	1000	0.5	25	2	63.75	1000	550	850	120
XZK-1000-1.0/25	1000	1.0	25	2	63.75	1000	845	1100	180
XZK-1000-2.0/25	1000	2.0	25	2	63.75	1500	845	1450	250
XZK-1000-0.5/31.5	1250	0.5	31.5	3	80.4	1000	940	870	150
XZK-1000-1.0/31.5	1250	1.0	31.5	3	80.4	1500	940	1050	200
XZK-1000-2.0/31.5	1250	2.0	31.5	3	80.4	2000	940	1450	310
XZK-1000-0.5/40	1250	0.5	40	2	102	1000	845	1200	220
XZK-1000-1.0/40	1250	1.0	40	2	102	1500	1010	1400	320
XZK-1000-2.0/40	1250	2.0	40	2	102	2000	1010	1650	495
XZK-1250-0.2/31.5	1250	0.2	31.5	3	80.4	1000	825	850	140
XZK-1250-0.5/31.5	1250	0.5	31.5	3	80.4	1000	940	870	152
XZK-1250-1.0/31.5	1250	1.0	31.5	3	80.4	1500	940	1050	235
XZK-1250-2.0/31.5	1250	2.0	31.5	3	80.4	2000	940	1450	355
XZK-1250-0.5/40	1250	0.5	40	2	102	1000	845	1200	220
XZK-1250-1.0/40	1250	1.0	40	2	102	1500	1010	1400	320
XZK-1250-2.0/40	1250	2.0	40	2	102	2000	1010	1650	495
XZK-1250-0.5/50	1250	0.5	50	3	127.5	1500	1250	1258	290
XZK-1250-1.0/50	1250	1.0	50	3	127.5	2500	1250	1410	415
XZK-1250-2.0/50	1250	2.0	50	3	127.5	3000	1350	1650	590
XZK-1600-0.5/40	1600	0.5	40	3	102	1000	845	1258	340
XZK-1600-1.0/40	1600	1.0	40	3	102	1500	1010	1410	330
XZK-1600-2.0/40	1600	2.0	40	3	102	2000	1010	1650	550
XZK-1600-0.5/50	1600	0.5	50	3	127.5	1500	982	1258	370
XZK-1600-1.0/50	1600	1.0	50	3	127.5	2500	1180	1410	515
XZK-1600-2.0/50	1600	2.0	50	3	127.5	3000	1480	1650	635
XZK-2000-0.5/50	2000	0.5	50	3	127.5	1500	982	1258	400
XZK-2000-1.0/50	2000	1.0	50	3	127.5	2500	1180	1410	580
XZK-2000-2.0/50	2000	2.0	50	3	127.5	3000	1480	1650	800
XZK-2500-0.5/50	2500	0.5	50	3	127.5	1550	1082	1258	450
XZK-2500-1.0/50	2500	1.0	50	3	127.5	2500	1280	1410	680
XZK-2500-2.0/50	2500	2.0	50	3	127.5	3000	1680	1650	950
