10-35KV一體化電容耦合器產品詳細說明：

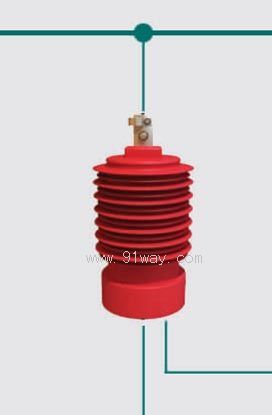

10-35KV一體化電容耦合器是將耦合電容器與結合濾波器結合為一體，高壓端直接連接在高壓輸電線上，用于實現中壓載波信號傳輸和工頻電流的隔斷。

1.1采用標準為IEC481-1974。GB7329-1998。
1.2適用于10KV和35KV中壓電力線載波系統。
1.3耦合電容器容量3500pF/5000pF/6600pF/7500pF/10000pF。
1.4整機峰值包絡功率為100W。
1.5耦合方式分為相—地/相-相。

2、10-35KV一體化電容耦合器工作環境
2.1標準條件：適用戶內使用。
2.2安裝高度：安裝點海拔高度不大于4000m。
2.3環境溫度：正常使用的環境溫度在-50℃和+65℃之間。
2.4工頻：輸電線高壓電的頻率應在0和60HZ之間。
2.5特殊要求：如用戶對使用條件有特殊要求也可考慮。

3、10-35KV一體化電容耦合器技術參數
3.1耦合電容容量3500pF/5000pF/6600pF/7500pF/10000pF
3.2線路側阻抗：75歐/300歐/400歐
3.3電纜側標稱阻抗 50歐/75歐。
3.4工作衰耗
3.4.1 20-36KHz : <3.5dB
3.4.2 36-500KHz: <1.5dB。
3.5工頻水平：
3.5.1阻抗變換器主次線圈間耐壓應能承受有效值為5000V的工頻電壓，1分鐘無擊穿或放電。
3.5.1整機的高壓端與地之間能承受有效值為43KV的工頻電壓。
