1.概述
DZ-700E系列中間繼電器主要用于直流操作的各種繼電器保護和自動控制裝置中,用來擴大被控電路數量。
2.結構
DZ-700E系列中間繼電器基本殼體采用JCK-10系列殼體組件中的JCK-11/3殼體。安裝接線有凸出式前接線及后接線。電磁式結構,延時返回。
3.主要技術數據

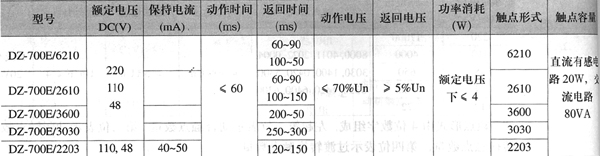

DZ-700E型中間繼電器主要技術數據見表

注:觸點形式用4位數字代碼表征。例如,6210表示6動合,2動斷,1轉換,去過渡轉換。

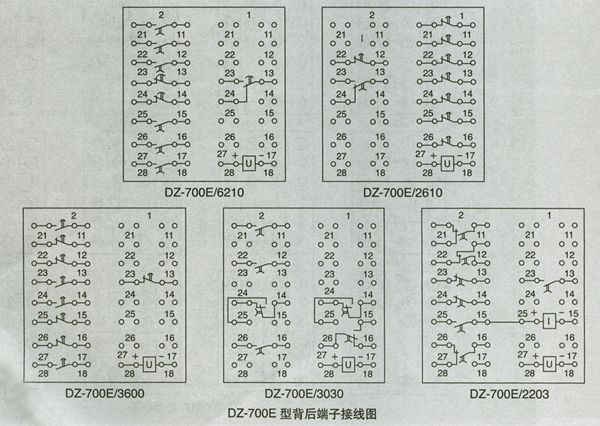

4.背后端子接線圖
DZ-700E系列中間繼電器內部接線見圖。

DZ-700E系列中間繼電器
