| 產品名稱: | DZ-700系列中間繼電器 | |||||
| 型號規格: | ![]() |
|||||
| 產品類別: | 常規產品 -- 低壓電器 -- 中間繼電器 | |||||
| 參考價格: | 廠價直銷 | |||||
| 產品品牌: | 國產 | |||||
| 產品產地: | 上海 | |||||
| 可供數量: | 批量 | |||||
| 供貨周期: | 現貨(或電詢) | |||||
|
||||||
| 產品簡介: |
|
|||||
1.概述
DZ-700系列中間繼電器做為一種輔助繼電器,用于直接操作的各種保護和自動控制裝置中,以增加觸點的數量及容量。
2.結構
DZ-700系列中間繼電器是在DM-1型電碼繼電器的基礎上增加底座和外殼而成。殼體結構采用JK-4(凸出式后接線)、JKF-4Q(凸出式接線)、JK-6/1(嵌入式后接線)標準組件,訂貨需指明。

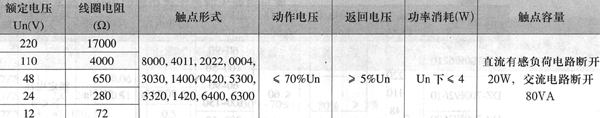

3.主要技術數據
DZ-700型中間繼電器主要技術數據見表
注:觸點形式由4位數字組成,左起第一位表示動合觸點數量;第二位表示動斷觸點數量;第三位表示轉換觸點數量;第四位表示過渡轉換觸點數量。

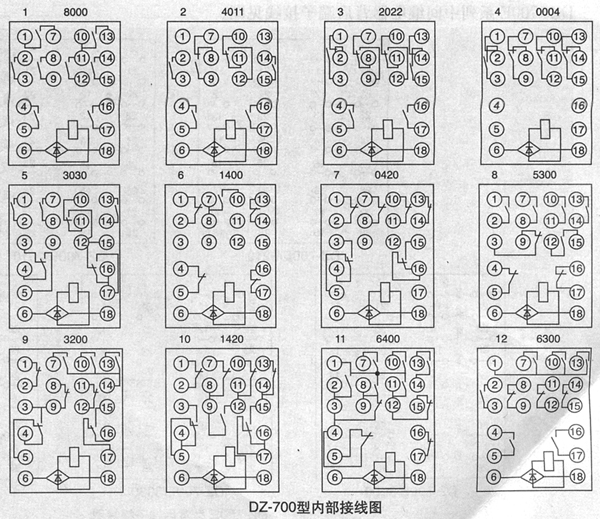

4.內部接線圖
DZ-700系列中間繼電器內部接線見圖。
