DZ-3/Z型中間繼電器產品詳細說明：

1、應用范圍

DZ-3/Z型中間繼電器(以下簡稱繼電器)用在保護和自動控制裝置中作為輔助元件，以擴大被控電路，提高接觸能力。

2、結構特點　
電磁式、螺管結構，觸點對數多，容量大，直流操作，動作快。殼體結構采用JK-1(凸出式后接線)、JKF-1Q(凸出式前接線)和JK-6/1(嵌入式后接線)標準組件。

3、主要技術參數
DZ-3/Z型中間繼電器主要技術數據見表

型號	延時范圍		額定電壓(V)	動作電壓	動作時間	功耗(W)	觸點斷開能力
							額定電壓(V)	直流電路(A)		交流電路(A)	觸點聯結
	動合	動斷						非電感	電感
DZ-3/Z1	2	6	24 48 110 220	低于70%Un	Un下20～50	Un下≤7	24.48	5	5	5	1
DZ-3/Z2	4	4						10	10	10	2并聯
DZ-3/Z3	6	2					110	5	4	5	1
								7	-	10	2并聯
DZ-3/Z4	0	8					220	1	-	5	1
								5	4		2串聯
DZ-3/Z5	8	0						-	-	10	2并聯

注：1、繼電器觸點長期允許接通電流不大于5A。
2、觸點的最大流通能力在交流或直流220V下為15A。

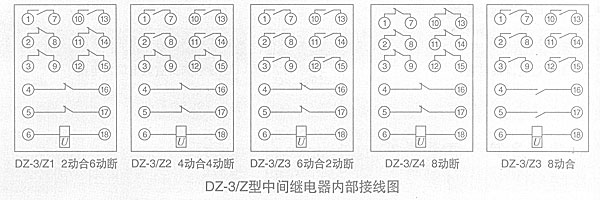

4.內部接線圖
　

5.外形及開孔尺寸

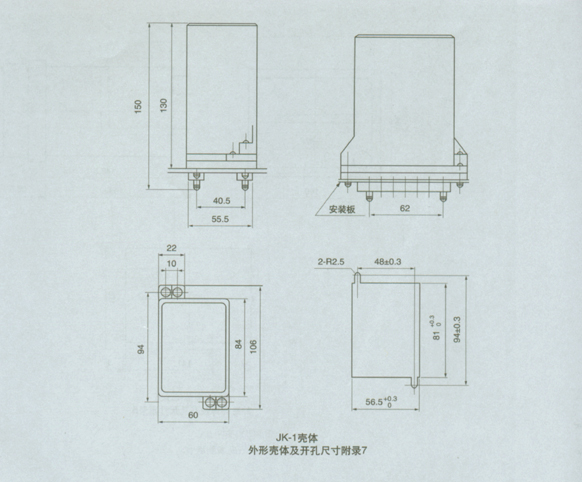

繼電器采用JK-1殼體，外形尺寸、安裝開孔圖。

DZ-3/Z型中間繼電器
