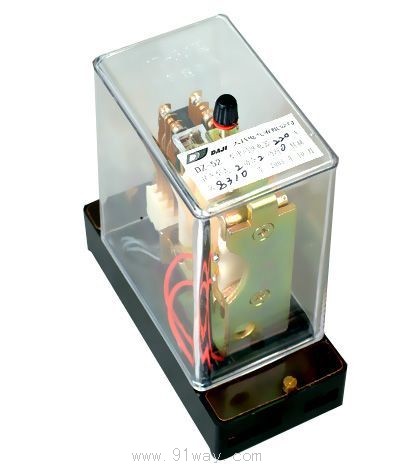

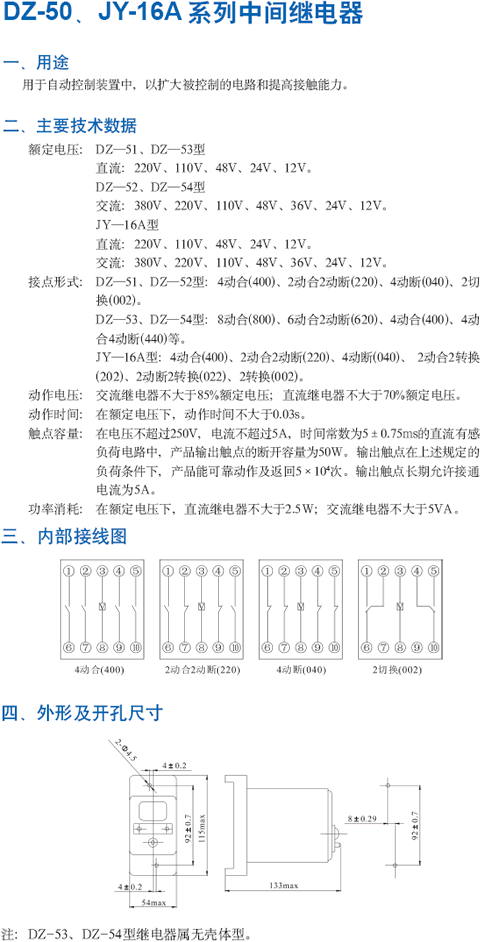

DZ-50型系列中間繼電器產品詳細說明：

DZ-50系列中間繼電器用途
DZ-50系列中間繼電器在自動控制裝置中用作擴大被控制的電路和提高接觸能力。

2 結構和原理
本繼電器為電磁式中間繼電器，其動作是根據電磁原理而產生的，屬于快速動作繼電器的一種，它具有一個吸引線圈（交流或直流的）安裝在山形的磁鐵上，上面有一個活動的鐵板，當氣隙間的電磁吸力產生的力矩超過反作用力矩時，繼電器就動作，當吸引線圈斷電時，由反作用力使可動系統恢復至原始位置。
繼電器內部接線圖示于圖1。

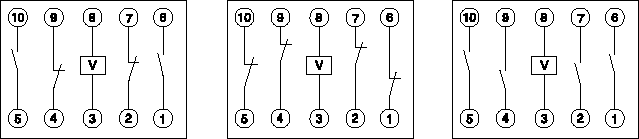

圖1 內部接線圖 依此為 二動合二動斷（220） 四動斷（040） 四動合（400）

3 DZ-50系列中間繼電器技術數據

3.1 額定電壓直流有6，12，24，48，60，110，220V；
交流有12，24，36，60，110，127，220，380V。
3.2 動作電壓：交流繼電器不大于85%額定電壓。
直流繼電器不大于75%額定電壓。
3.3 動作時間：額定電壓不大于0.03s。
3.4 功率消耗：
在額定電壓下，繼電器功率消耗，直流電流繼電器，額定電壓不大于110V的繼電器其功率消耗不大于2.5W，額定電壓大于110V繼電器其功率消耗不大于5W，交流繼電器不大于6.5VA。
3.5 熱穩定性：繼電器可長期耐受110%的額定電壓。
3.6 觸點形式：DZ-51,52型有040,400,220三種.
3.7 觸點斷開能力：
3.7.1 在直流電路中當電壓不超過250V和電流不超過1A且時間常數時T=5ms，觸點的斷開功率為50W。
3.7.2 在交流電路中當電壓不超過250V和電流不超過2.5A時，功率因數不小于0.8時，觸點的斷開功率為500VA。
3.7.3 接點在閉和時允許長期通過5A的電流。
3.8 介質強度：各導電部分與導磁體及外殼之間能耐受正交流50Hz電壓2kV歷時1min試驗。
3.9 繼電器的重量：不大于0.55Kg。
3.10 繼電器的外形尺寸示于圖2，開孔尺寸示于圖3。



圖2 外形尺寸



圖3 開孔尺寸

3.11 線圈電阻(見表1)

DZ-50 DZ-60	直流電壓(V)	220	110	60	48	36	24	12	6
	線圈電阻	20KV	6KV	2250V	1.1V	700V	320V	85V	20V
	交流電壓(V)	380	220	127	110	60	36	24	12
	線圈電阻	6.5KV	2.25KV	810V	640V	195V	68V	30V	7V

4 訂貨須知
4.1 繼電器的名稱及型號。
4.2 額定電壓。
